Güneş fotovoltaik sistemlerinde (PV sistemleri), kablo ve kabloların seçimi çok önemlidir ve sistemin verimliliği, güvenliği ve uzun süreli stabilitesi ile doğrudan ilişkilidir. Güneş kabloları ve güneş kabloları, güneş panellerini, invertörleri, pil enerji depolama sistemlerini ve diğer elektrik bileşenlerini birbirine bağlayan temel bileşenlerdir. Fotovoltaik sistemlerin güvenilirliğini sağlamak için fotovoltaik kablolar ve teller sadece elektrik iletim gereksinimlerini karşılamakla kalmayıp, aynı zamanda yüksek sıcaklık, ultraviyole radyasyon, nem ve kimyasal korozyon gibi dış ortamın sert koşullarıyla da başa çıkmalıdır.
Bu makale, tipleri, yapıları, seçim kriterleri ve fotovoltaik sistemlerdeki uygulamalar da dahil olmak üzere güneş sistemlerinde kullanılan kabloları ve kabloları kapsamlı bir şekilde tanıtacaktır.
1. NedirGüneş kablosu?
Fotovoltaik kablo (kısaca PV kablosu) olarak da bilinen güneş kablosu, güneş fotovoltaik sistemlerinde kullanılmak üzere özel olarak tasarlanmış bir kablodur. Esas olarak fotovoltaik modülleri (güneş panelleri) invertörler, pil enerji depolama cihazları ve diğer elektrik bileşenlerine bağlamak için kullanılır. Güneş kablosunun tasarımı, yüksek sıcaklık, ultraviyole radyasyon, oksidasyon, nem vb. Dahil fotovoltaik sistemlerin çalışma ortamı özelliklerini dikkate alır. Bu nedenle, güçlü yaşlanma anti-yeteneğine, korozyon direncine ve iyi yalıtım özelliklerine sahiptir.
Güneş kablolarının yapısı genellikle bakır iletkenlerden, yalıtım tabakalarından, kılıflardan vb. Oluşur. Bakır iletkeni akımı iletmek için kullanılırken, yalıtım tabakası ve kılıf elektrik izolasyonu sağlar ve dış faktörleri (su, kimyasallar, ultraviyole ışınları, vb.) Kabloya zarar vermesini önler.
2. Güneş kabloları ve güneş kabloları arasındaki fark
** Güneş kabloları ** güneş kablolarına biraz benzer olsa da, genellikle bir fotovoltaik sistemdeki tek bir kablo biçimine atıfta bulunurlar. Kablolarla karşılaştırıldığında, telin dış kısmı genellikle karmaşık bir yapıya ve koruyucu bir tabakaya sahip değildir, ancak tek bir iletken şeklinde bulunur. Bu nedenle, güneş telleri yüksek esneklik ve daha küçük akım yükleri gerektiren uygulamalar için daha uygundur.
Gerçek kullanımda, "güneş kabloları" ve "güneş kabloları" bazen, özellikle kablonun içinde sadece bir iletken bulunduğunda birbirinin yerine kullanılır. Bir güneş kablosu ister güneşli bir tir olsun, güneş sisteminin uzun vadeli çalışması sırasında karşılaşılabilecek çeşitli çevresel zorluklarla başa çıkmak için iyi elektrik ve mekanik özelliklere sahip olmaları gerekir.
3. Güneş kabloları ve teller nasıl çalışır?
Güneş enerjisi sistemlerinin çalışma prensibi, güneş enerjisini elektrik enerjisine dönüştürmek ve elektrik enerjisini fotovoltaik modüllerden kablolar ve kablolar aracılığıyla invertörlere iletmektir, sonuçta ev ızgaralarına veya enerji depolama cihazlarına güç sağlar. Fotovoltaik modüller, güneş radyasyonunu doğrudan akıma (DC) dönüştürür, bu da daha sonra kablolar yoluyla invertörlere iletilir. İnvertör, DC'yi ev aletleri veya ızgaralar tarafından kullanılmak üzere alternatif akıma (AC) dönüştürür.
Güneş kablolarının ve kablolarının ana işlevi, elektrik enerjisinin iletimini sağlamaktır. Bu nedenle, sistemdeki akım ve voltaja dayanabilmeli ve elektrik enerjisinin kaybını etkili bir şekilde önleyebilmelidirler. Aynı zamanda, belirli bir gerilme mukavemetine ve çevresel müdahaleye karşı dirence sahip olmaları gerekir.
4. Güneş kablolarının temel özellikleri
Güneş kablolarının tasarımı ve üretimi, fotovoltaik sistemlerde stabil ve uzun süreli çalışabilmelerini sağlamak için birden fazla faktörü dikkate almalıdır. Güneş kablolarının birkaç temel özelliği şunlardır:
4.1 Yüksek sıcaklık ve UV direnci
Güneş kabloları genellikle yüksek sıcaklık ortamlarına maruz kalır, özellikle dışarıda kullanıldığında. Kabloların güneş ışığına ve yüksek sıcaklıklara dayanabilmesi gerekir. Bu nedenle, kablonun malzemesinin yüksek sıcaklık direncine sahip olması gerekir. Yaygın olarak kullanılan sıcaklığa dirençli malzemeler arasında çapraz bağlı polietilen (XLPE) ve polivinil klorür (PVC) bulunur. Ek olarak, güneş kabloları genellikle güneş ışığına maruz kaldığından, dış kılıf malzemelerinin UV ışınlarının malzeme yaşlanmasına ve çatlamasına neden olmasını önlemek için iyi UV direncine sahip olması gerekir.
4.2 Korozyon direnci ve su geçirmez performans
Güneş kablolarının dış kılıfı, özellikle dış mekanlara maruz kalan kablolar için su geçirmez fonksiyonlara da sahip olmalı ve su ve neme maruz kalabilir. Su geçirmez performans, kablonun nemli ortamlarda bile stabil bir şekilde çalışabilmesini sağlar ve nem saldırısından dolayı elektrik arızalarına veya yalıtım performansı bozulmasına neden olmaz. Kablonun dış kılıfı genellikle PVC, TPE veya iyi hava direncine sahip diğer malzemeleri kullanır.
4.3 Voltaj seviyesi
Güneş kablolarının voltaj seviyesi çok kritiktir. Farklı fotovoltaik sistem türleri (konut fotovoltaik sistemleri, ticari fotovoltaik sistemler, büyük fotovoltaik elektrik santralleri, vb.) Çalışma voltajına göre uygun kablolar seçmelidir. Ortak voltaj seviyeleri arasında 600V, 1000V ve 1500V bulunur. Nominal voltaj, kablonun güvenliğini ve uzun süreli kullanımın stabilitesini sağlamak için fotovoltaik sistemin maksimum çalışma voltajından daha yüksek olmalıdır.
4.4 Mevcut taşıma kapasitesi
Güneş kablosu ayrıca, güneş panelinin çıkış akımı aralığında aşırı yüklenmesi nedeniyle ısınmamasını veya hasar görmemesini sağlamak için sistemin geçerli taşıma kapasitesini de karşılamalıdır. Bir kablonun akım taşıma kapasitesi genellikle kablonun ve iletken malzemesinin enine kesit alanı (bakır veya alüminyum gibi) ile yakından ilişkilidir. Bakır kabloları, yüksek iletkenlik ve daha büyük akım taşıma yetenekleri nedeniyle fotovoltaik sistemlerde yaygın olarak kullanılmaktadır.
5. seçimi ve kurulumufotovoltaik kablolar
Güneş kabloları seçerken, sistemin çalışma voltajı, akım yükü, dış ortam ve kablonun fiziksel özellikleri gibi birden fazla faktör dikkate alınmalıdır. İşte ve yüklerken dikkat edilmesi gereken birkaç önemli nokta:
5.1 Voltaja ve akıma dayalı doğru kabloyu seçin
Fotovoltaik sistemin maksimum çalışma voltajına ve akım yüküne dayalı doğru kablo tipini ve kesit alanını seçin. Örneğin, küçük konut fotovoltaik sistemleri için genellikle 1000V kablolar seçilirken, büyük ticari fotovoltaik projeler için 1500V kablo gerekebilir. Akımın aşırı yüklenmemesini sağlamak ve kablonun aşırı ısınmasını önlemek için kablonun enine kesit boyutunun maksimum akıma göre hesaplanması gerekir.
5.2 Çevre Koşullarına Uyum
Güneş kablosunun dış kılıfının kurulum sahasının ortamına uyum sağlaması gerekir. Örneğin, sıcak veya nemli ortamlarda, kablonun daha güçlü UV ve su direncine sahip olması gerekir. Ek olarak, kurulum bölgesinde kimyasal korozif maddeler (tuz spreyi gibi) varsa, daha güçlü korozyon direncine sahip bir kablo malzemesi seçmek gerekir.
5.3 Spesifikasyonlara uygun olarak kesinlikle yükleyin
Güneş kablolarının kurulumu elektrik tesisat özelliklerini takip etmeli ve fotovoltaik sistemin tasarımına göre yönlendirilmelidir. Kabloların mekanik mukavemetinin hasar görmemesini sağlamak için kurulum sırasında aşırı bükülmeyi önlemelidir. Ek olarak, elektrik sızıntısını veya kısa devreleri önlemek için kablo derzlerinin iyi yalıtılmış olması gerekir.
6. Ortak Güneş Kablosu Standartları
Güneş kabloları ve tellerin ilgili uluslararası ve bölgesel standartlara uyması gerekir. Ortak standartlar şunları içerir:
IEC 60216:Yüksek sıcaklık ortamlarında kabloların servis ömrünü ve performansını belirten kablo ısı direnci standardı.
IEC 60754:Yangın durumlarında kabloların duman salınımı ve aşındırıcı gaz emisyon gereksinimlerini belirtir.
UL 4703:Fotovoltaik kabloların yapısı, performans ve test yöntemlerini belirten fotovoltaik kablolar için ABD güvenlik standardı.

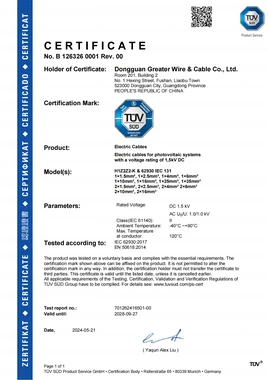

Tuv Sertifikası:Avrupa'da Tuv sertifikası, fotovoltaik kablo ürünleri için önemli bir kalite standarttır, bu da kabloların fotovoltaik sistemlerde stabil ve uzun süreli çalışabilmesini sağlar.
