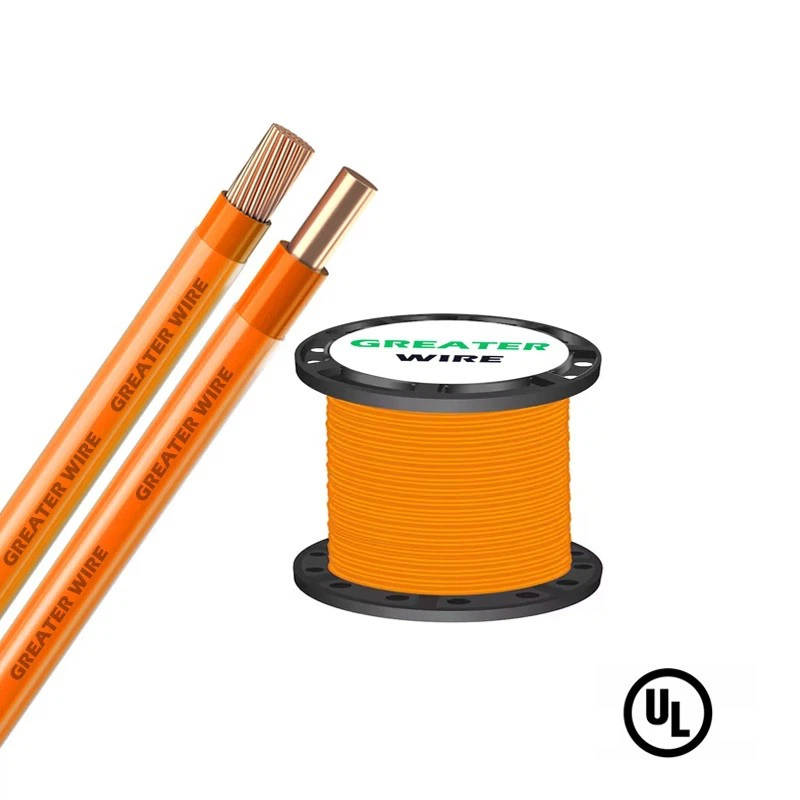

THHN/THWN Bakır Bina Teli Bakır İletken, PVC yalıtım ve naylon kılıftır. THHN/THWN iletkenleri yumuşak çizilmiş bakır ile yapılır. 14 ila 4/0 AWG boyutları, bir kombinasyon kabı ipliği kullanırken, 250 kcmil ve daha büyük boyutlar sıkıştırılmış bir bakır iplik kullanır. 14AWG ila 10AWG katı veya telli iletkenlerdir ve 8AWG'den fazla mahsur iletkenlerdir. Tel, teknolojiyi kullanan genel bir naylon ceket ile sert ısı ve neme dayanıklı PVC yalıtım ile kaplıdır. Siyah, beyaz, kırmızı, mavi, mor, yeşil, sarı, turuncu, kahverengi ve gri. Çizgili yapılandırmalarda da mevcuttur. Bazı renkler ekonomik sipariş miktarına tabidir.
Başvuru
THHN tel, Ulusal Elektrik Koduna (NEC) göre tasarlanmıştır ve farklı bina ve kablo projelerinde kullanıma uygunluğunu sağlayarak endüstri standartlarını karşılamaktadır. THHN/THWN, ıslak veya kuru olsun, sıcaklık sınırları 90 dereceyi aşmayan veya 75 dereceyi aşmayan yağ veya soğutucu varlığında mükemmel esnekliğe sahiptir. Nominal voltaj, standart elektrik gereksinimlerini karşılamak ve çeşitli uygulamalarda güvenilir güç iletimi sağlamak için yeterli olan 600 volttur. THHN telleri, ticari binalarda, endüstriyel tesislerde veya konut binalarında, çeşitli ortamlarda elektrik tesisatları için esneklik sağlar ve aynı zamanda gelişmiş endüstriyel makine ve ekipmanlar için de uygundur.
Özellik
● ASTM- B3, B8 ve B787 (19 tel kombinasyonu tekilay-sarmallı)
● UL Standartları 83, 758, 1063 ve 1581
● CSA C22.2 No.75, T90 naylon boyutları 1000 kcmil
● ft 2 - tüm boyutlar
● Güneş ışığına dayanıklı - 8 AWG ve daha büyük boyutlar
● ROHS/REACH uyumlu
● UL & BPS sertifikası
● THHN ORT90 Naylon-kuru konumlar 90 derecesini aşmayacak
● Thwn- Islak Konumlar 75 dereceyi geçmeyecek veya kuru yerlerin 90 derecesini geçmeyecek veya yağa maruz kaldığında 75 dereceyi geçmeyecek yerler
● Thwn -2- Wetordry konumları 90 dereceyi geçmez veya yağa maruz kaldığında 75 dereceyi aşmayacak konumlar
Sertifika
Ürünlerimiz UL, TUV, AB CPR, CE, ROHS ve diğerleri dahil olmak üzere çeşitli prestijli uluslararası sertifikalar elde etmiştir.
Paketi
Üretim hattı
Greater Wire ve Kablo Üreticisi, üretim hızını artırmak ve daha da önemlisi, 0. Üretilen her kablo, üretim ve denetim süreci boyunca kapsamlı bir% 100 denetime tabi tutulur ve yeni bir hassasiyet ve verimlilik dönemi oluşturur. Gelişmiş kurulum, manuel montajla ilişkili doğal hataları ve kusurları ortadan kaldırır ve eşsiz bir güvenilirliğe sahip bir ürün sunma vaadine dayanır.
Dava
Ortak
SSS
S: Katı ve mahsur tel kullanabilir misiniz?
S: Bir çıkış için mahsur telli tel kullanabilir misiniz?
S: Ev kabloları için mahsur tel kullanabilir miyim?
Popüler Etiketler: UL BPS Sertifikalı Thhn/Thwn Bakır Bina Tel, Çin Ul BPS Sertifikalı Thhn/Thwn Bakır Bina Tel Üreticileri, Tedarikçiler, Fabrika
| Naylon kılıflı kurşunsuz termoplastik ısıya dirençli elektrik tel (thhn/thwn -2). 600V. 90 derece | |||||||||
| İletken boyutu | Hayır. & Nominal tel çapı | Duvar kalınlığı | Yaklaşık genel çap | Minimum yalıtım direnci | * Ampakite | Kablo nominal ağırlığı | |||
| (mm) | (AWG) | (mm) | PVC (mm) | Naylon (mm) | (mm) | MΩ/km | 90 derece ıslak | 90 derece kuru | Kg/km |
| Thwn | Thhn | ||||||||
| Sağlam | |||||||||
| 1.6 mm | 14 | 1x1.60mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2. 0 mm | 12 | 1x2. 00 mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2,6 mm | 10 | 1x2.60mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3.2mm | 8 | 1x3.20mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| Mahsur | |||||||||
| 2. 0 mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3.5mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5.5mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8. 0 mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14mm² | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22mm² | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38mm² | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50mm² | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60mm² | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80mm² | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100mm² | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125mm² | 250 mcm | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150mm² | 300 mcm | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 mcm | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200mm² | 400 mcm | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 mcm | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250mm² | 500 mcm | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 mcm | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325mm² | 650 mcm | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 mcm | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400mm² | 800 mcm | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500mm² | 1000 mcm | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| Referans Standartları: PEC, NEC (30 derecelik ortam sıcaklığına dayalı) | |||||||||
