1. XHHW Tel özellikleri ve sıcaklık derecelendirmeleri
XHHW teli, yalıtım malzemesi çapraz bağlı polietilen (XLPE) ve ısı, nem ve aşınmaya karşı direnci ile tanımlanır. Endüstri standartlarına göre,XHHW teli, ıslak veya kuru ortamlarda maksimum 90 derece (194 derece F) çalışma sıcaklığı için derecelendirilmiştir.. Bununla birlikte, gelişmiş yalıtım içeren XHHW -2 varyantı, arıza koşulları sırasında önemli bir bozulma olmadan 150 derece (302 derece F) gibi daha yüksek sıcaklıklara kısa süreli maruz kalmaya da dayanabilir.
Temel özellikler şunları içerir:
Voltaj derecesi: Tipik olarak 600V, ancak 2 AWG bakır XHHW gibi bazı yapılandırmalar belirli kurulumlarda 1000V'a kadar derecelendirilmiştir.
İletken Materyaller: Bakır veya alüminyum olarak mevcuttur. 2/0 XHHW gibi alüminyum varyantlar, yüksek akım uygulamaları için uygun maliyetlidir.
Yalıtım: XLPE mükemmel termal stabilite, kimyasal direnç ve uzun ömür sağlar.
2. Sıcaklık direncini etkileyen faktörler
XHHW telinin maksimum sıcaklık toleransı:
A. yalıtım malzemesi
XLPE'nin çapraz bağlı yapısı, geleneksel PVC'ye kıyasla termal dayanıklılığını arttırır. Yüksek sıcaklıklarda esnekliği korur ve çatlamaya direnir, bu da kanallar, endüstriyel makineler ve dış mekan tesisleri için idealdir.
B. İletken büyüklüğü ve malzeme
Bakır iletkenler: Örneğin, 1000V için derecelendirilen 2 AWG XHHW bakır teli, termal güvenliği korurken daha yüksek ampaciteyi (90 derecede 130A'ya kadar) işleyebilir.
Alüminyum iletkenler: 2/0 XHHW alüminyum tel, daha düşük bir ampakite (90 derece ∼115a), genellikle hafif ve korozyon direnci nedeniyle fayda ve servis giriş uygulamalarında kullanılır.
C. Çevre Koşulları
XHHW'nin suya dayanıklı özellikleri, nemli yerlerde güvenilir bir şekilde performans göstermesine izin verir, ancak 90 dereceyi aşan sıcaklıklara uzun süreli maruz kalma zamanla yalıtım bozabilir.
3. XHHW telinin yüksek voltajlı sistemlerde uygulamaları
A. 600V sistemleri
XHHW -2 Tel, 600V ticari ve endüstriyel tesislerde yaygın olarak kullanılmaktadır, örneğin:
Motor devreleri.
HVAC Sistemleri.
Yeraltı kanalları (nem direnci nedeniyle).
B. 1000V dereceli bakır tel

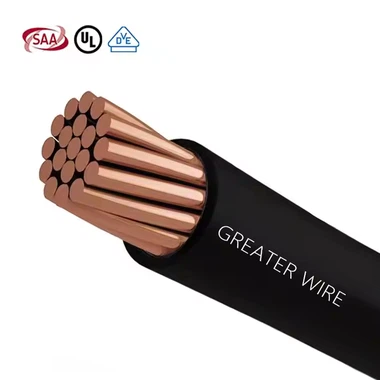

1000V için derecelendirilen 2 AWG XHHW bakır varyantı:
Güneş çiftlikleri.
Veri merkezleri.
Yüksek voltajlı güç dağıtım panelleri.
C. alüminyum XHHW, yardımcı ağlarda
2/0 Alüminyum XHHW teli aşağıdakiler için tercih edilir:
Servis giriş kabloları.
Yenilenebilir enerji projeleri (örn. Rüzgar türbinleri).
Maliyete duyarlı büyük ölçekli kurulumlar.
4. Standartlar ve uyumluluk
XHHW teli, güvenlik ve performansı sağlamak için katı standartlara bağlıdır:
UL 44 ve UL 83: Termal ve elektrik performansı onaylayın.
NEC (Ulusal Elektrik Kodu): Birlikte yapılandırmalarda sıcaklık alev dahil olmak üzere kurulum uygulamalarını yönetir.
Ortaya çıkan standartlar: Çin'in otomotiv kabloları için GB/T 25085 gibi son öneriler, gelecekteki XHHW özelliklerini etkileyebilecek yüksek voltajlı XLPE yalıtımlı kabloları standartlaştırmak için küresel çabaları vurgulamaktadır.
5. Bakır ve Alüminyum XHHW tellerinin karşılaştırılması
| Parametre | 2 AWG bakır XHHW (1000V) | 2/0 alüminyum XHHW (600V) |
|---|---|---|
| Ampakite (90 derece) | ~130A | ~115A |
| Maliyet | Daha yüksek | Daha düşük |
| Ağırlık | Daha ağır | Daha hafif |
| Korozyon direnci | Harika | Anti-oksidasyon kaplaması gerektirir |
| Başvuru | Yüksek isteğe bağlı endüstriyel | Fayda, Hizmet Girişleri |
6. Gelecek eğilimleri ve endüstri gelişmeleri
Elektrifikasyon ve yenilenebilir enerji zorlaması, yüksek sıcaklığa dayanıklı kablolara olan talebi artırıyor. Otomotiv ve endüstriyel kablolar için küresel özellikleri uyumlu hale getiren ISO 19642-5: 2019 gibi standartlar, daha yüksek voltaj ve sıcaklık derecelendirmeleri elde etmede XLPE gibi malzemelerin öneminin altını çizmektedir. Yalıtım teknolojisindeki yenilikler, XHHW'nin termal sınırlarını daha da genişletebilir.
