Solar Kablo ile Normal Kablo Arasındaki Fark Nedir?

Kablolar, elektriğin cihazlar arasında akması için kanal görevi gören herhangi bir elektrik sisteminin önemli bir parçasıdır. Ancak kullanılan kablo türü sistem performansını, güvenliğini ve ömrünü büyük ölçüde etkileyebilir. Fotovoltaik (PV) sistemlerde güneş kabloları, güneş enerjisi tesislerinin benzersiz taleplerini karşılamak için özel olarak tasarlanmakta ve onları standart elektrik kablolarından ayırmaktadır.

Bu makalede, H1Z2Z2-K ve PV1-F gibi güneş kabloları ile normal kablolar arasındaki farklar incelenecek ve güneş kablolarının neden gerekli olduğunu anlamanıza yardımcı olmak için bunların özellikleri, uygulamaları ve standartları vurgulanacaktır. PV sistemleri için.

Güneş Kabloları Nedir?

Fotovoltaik kablo olarak da bilinen güneş enerjisi kablosu, güneş enerjisi sistemlerinde kullanılmak üzere özel olarak tasarlanmıştır. Panellerin ürettiği doğru akımı (DC) verimli ve güvenli bir şekilde ileterek güneş panellerini, invertörleri ve diğer bileşenleri birbirine bağlar.

İyi bilinen H1Z2Z2-K ve PV1-F tipleri de dahil olmak üzere güneş kabloları, yüksek sıcaklıklar, UV radyasyonu ve mekanik stres dahil olmak üzere dış mekan kurulumlarında karşılaşılan zorlu koşullara dayanacak şekilde tasarlanmıştır.

Solar Kabloların Temel Özellikleri:

Dayanıklılık:Güneş ışığına, neme ve aşırı hava koşullarına uzun süre maruz kalmaya dayanacak şekilde üretilmiştir.

Elektrik Verimliliği:Daha az enerji kaybı için minimum direnç.

Emniyet:Yangın olayları sırasında toksik emisyonları önlemek için alev geciktirici ve halojen içermez.

Esneklik:Karmaşık sistem düzenlerinde bile kurulumu kolaydır.

Normal Kablolar Nedir?

Standart elektrik kabloları olarak da bilinen normal kablolar, genel amaçlı elektrik kablolaması için tasarlanmıştır. Çevresel stresin dış mekan güneş enerjisi kurulumlarına göre daha az şiddetli olduğu konut, ticari ve endüstriyel uygulamalarda yaygın olarak kullanılırlar.

Normal Kabloların Temel Özellikleri:

İç Mekan Kullanımı:Tipik olarak aşırı koşullara minimum düzeyde maruz kalan kontrollü ortamlarda kullanılır.

Yalıtım:Genellikle orta sıcaklık aralıklarına uygun PVC veya diğer malzemelerden yapılır.

Uygun Maliyetli:Daha basit yapı ve malzemeler nedeniyle genellikle güneş kablolarından daha ucuzdur.

Sınırlı UV Direnci:Uzun süre açık havada maruz kalacak şekilde tasarlanmamıştır.

Solar Kablolar ile Normal Kablolar Arasındaki Temel Farklılıklar

Güneş Kablosu Standartları: H1Z2Z2-K ve PV1-F

1. H1Z2Z2-K Kabloları

H1Z2Z2-K, daha yüksek voltaj değerleri ve olağanüstü dayanıklılık gerektiren modern PV sistemleri için tasarlanmış, güneş enerjisi kablolarına yönelik birinci sınıf bir standarttır.

H1Z2Z2-K Kablolarının Özellikleri:

Gerilim Değeri:1,5 kV DC'ye kadar.

Yalıtım:Üstün ısı ve mekanik direnç için çapraz bağlı polietilen (XLPE).

Standartlara Uygunluk:EN 50618 ve IEC 62930'u karşılar.

Uygulamalar:Şebeke ölçeğinde ve büyük güneş enerjisi kurulumları için idealdir.

2. PV1-F Kabloları

PV1-F, daha küçük ölçekli güneş enerjisi kurulumlarında yaygın olarak kullanılan, fotovoltaik kablolar için daha önceki endüstri standardıydı.

PV1-F Kablolarının Özellikleri:

Gerilim Değeri:1.0 kV DC'ye kadar.

Yalıtım:Halojen içermeyen alev geciktirici bileşikler.

Esneklik:Daha kolay kullanım için yüksek mekanik esneklik.

Uygulamalar:Konut ve küçük ticari güneş enerjisi sistemleri için uygundur.

Güneş Kabloları PV Sistemleri İçin Neden Daha İyidir?

Güneş kabloları birçok kritik açıdan normal kablolardan daha iyi performans gösterir ve bu da onları PV sistemleri için vazgeçilmez kılar:

Dış Ortam Koşullarına Dayanımı:

Güneş kabloları UV ışınlarına dayanıklıdır, bu da onları onlarca yıldır güneş ışığına maruz kalan çatı üstü ve yere monteli güneş panelleri için uygun kılar.

Normal kablolar UV ışınlarına, neme ve aşırı sıcaklıklara maruz kaldığında hızla bozulur.

Geniş Sıcaklık Toleransı:

H1Z2Z2-K gibi güneş kabloları, -40 dereceye kadar düşük ve +120 dereceye kadar yüksek sıcaklıklarda çalışabilir.

Normal kablolar genellikle daha dar bir aralıkta çalışır ve bu da onları dış mekan güneş enerjisi kurulumları için uygunsuz hale getirir.

Yüksek Gerilim Kullanımı:

Güneş kabloları, 1,5 kV DC'ye kadar H1Z2Z2-K ile modern güneş panelleri tarafından üretilen yüksek DC voltajlarını yönetebilir.

Normal kablolar genellikle daha düşük AC voltajlarıyla sınırlıdır ve genellikle PV sistemleri için yetersizdir.

Uzun ömür:

Güneş kabloları, güneş panellerinin tipik ömrüne uygun olarak 25+ yıllık bir kullanım ömrüne sahip olacak şekilde üretilmiştir.

Normal kabloların genellikle çevresel strese maruz kaldıktan birkaç yıl sonra değiştirilmesi gerekir.

Güvenlik ve Uyumluluk:

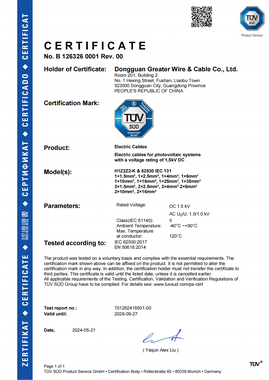

Solar kablolar EN 50618 (H1Z2Z2-K) ve TÜV (PV1-F) gibi katı uluslararası standartlara uygun olup, yangın güvenliği ve çevresel uyumluluk sağlar.

Normal kablolar bu standartları karşılamayabilir ve solar uygulamalarda risk oluşturabilir.

Doğru Solar Kabloyu Seçmek

Solar kablo seçerken aşağıdaki faktörleri göz önünde bulundurun:

Sistem Gerilimi:

Daha yüksek voltajlı sistemler için H1Z2Z2-K kabloları kullanın.

Daha küçük kurulumlar için PV1-F kabloları yeterli olabilir.

Çevre Koşulları:

Sert hava koşullarına maruz kalan kurulumlar için XLPE izolasyonlu kabloları seçin (örn. H1Z2Z2-K).

Kablo Uzunluğu ve Düzeni:

Kablo güzergahlarını verimli bir şekilde planlayarak voltaj düşüşünü en aza indirin.

Uzun mesafeler için düşük dirençli güneş enerjisi kabloları kullanın.

Uyumluluk Standartları:

Kabloların güvenlik ve dayanıklılık açısından EN 50618 veya TÜV sertifikalarına uygun olduğundan emin olun.

Solar Kablo Uygulamaları

Güneş Modülü Ara Bağlantısı:

Bir dizi oluşturmak için ayrı panelleri birbirine bağlar.

İnvertör Bağlantısı:

AC'ye dönüştürmek için DC gücünü panellerden invertöre iletir.

Akü Sistemleri:

Şebekeden bağımsız sistemlerde aküleri ve şarj kontrol cihazlarını birbirine bağlar.

Topraklama ve Güvenlik:

Elektriksel arızalara karşı güvenli bir yol sağlayarak sistemi ve kullanıcıları korur.
