Elektrik güvenliği ve tesisat alanında kablo renkleri en doğrudan ve temel tanımlayıcılardan biridir. Bunlar yalnızca kurulum için pratik bir kılavuz değil, aynı zamanda güvenlik ve uyumluluğun sağlanmasında da önemli bir unsurdur. Renk kodlarının göz ardı edilmesi elektrik çarpması, yangın ve hatta ekipman hasarı gibi ciddi risklere yol açabilir. Peki kablo renkleri aslında neyi temsil ediyor? Peki bunlar Toprak, Nötr ve Aktif kablolara nasıl bağlanır?
NedirToprak Kablosuve Hangi Renklere Sahiptir?
Toprak kablosu, arıza akımı için düşük-dirençli bir yol sağlamak üzere tasarlanmış bir iletkendir. Elektrikli ekipmanlarda sızıntı veya kısa devre meydana geldiğinde, akım Topraklama kablosu aracılığıyla güvenli bir şekilde toprağa yönlendirilerek ekipmanın kasasının gerilim altında kalması önlenir ve kullanıcılar elektrik çarpmasından korunur.

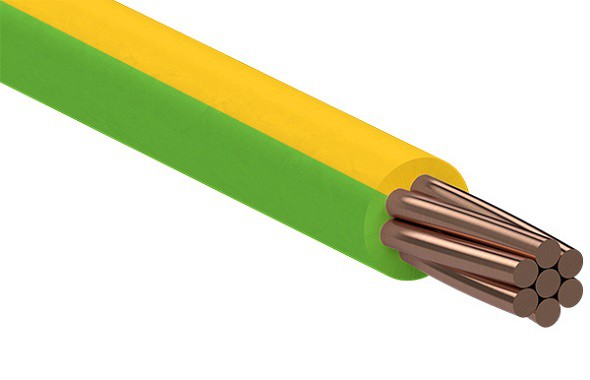

Modern uluslararası standartlara göre, Toprak kablosu genellikle şu şekilde işaretlenir:sarı-yeşil şeritlerolarak da bilinirsarı yeşil topraklama kablosu. Bazı özel uygulamalarda,çıplak toprak kablosu-bakır veya alüminyumdan yapılmış yalıtılmamış bir iletken de-kullanılabilir. Eski kablolama sistemlerinde, Toprak kablosu genellikle düz yeşil renkle temsil ediliyordu.
Toprak, Nötr ve Aktif Nedir?
Kablo renklerini tam olarak anlamak için,üç temel işlevbir elektrik devresinde:
- Toprak (Topraklama):Arıza akımının toprağa akması için bir güvenlik yolu sağlayarak açıktaki iletken parçaların tehlikeli voltajlara ulaşmamasını sağlar.
- Doğal:Akımı güç kaynağına geri döndürür. Sistemi dengeler ve devreyi tamamlar.
- Aktif (Canlı/Faz):Gerilimi taşır ve cihazlara ve sistemlere elektrik enerjisi sağlar.
Bunların her biri güvenlik ve performansın sağlanmasında farklı bir rol oynuyor; bu nedenle renkler aracılığıyla görsel olarak ayırt edilmesi hayati önem taşıyor.
Kablo Renkleri Gerçekten Dünyayı, Nötr ve Aktif'i Temsil Ediyor mu?
Evet-kablo renkleri Toprak, Nötr ve Aktif'i temsil edecek şekilde tasarlanmıştır, bunların tanımlanmasını kolaylaştırır ve kurulumunu daha güvenli hale getirir.
Modern renk kodlarını eski standartlarla karşılaştıran basit bir karşılaştırma tablosunu burada bulabilirsiniz:
| İşlev | Modern IEC Renk Kodu | Eski Standartlar (bölgeye göre değişir) |
|---|---|---|
| Toprak | Yeşil/Sarı çizgili veya Çıplak | Katı Yeşil |
| Doğal | Mavi | Siyah |
| Aktif | Kahverengi (tek fazlı); Kahverengi/Siyah/Gri (üç fazlı) | Kırmızı (tek fazlı); Kırmızı/Sarı/Mavi (üç fazlı) |
Örneğin, çoğu modern ev kurulumunda:
sarı yeşiltopraklama kablosuDünyadır.
mavi kabloNötrdür.
kahverengi kabloAktif.
Bu uluslararası standartlara uyulduğunda, elektrik sistemleri dünya çapında tutarlı, güvenli ve bakımı daha kolay kalır.
Kablo Renkleri Neden Önemlidir?
Renk farklılaşması olmazsa kurulum hataları olasılığı hızla artar. Standartlaştırılmış renkler yalnızca iletkenlerin hızlı bir şekilde tanımlanmasına olanak sağlamakla kalmaz, aynı zamanda kurulum verimliliğini artırır ve yerel düzenlemelere uygunluğu sağlar. Esasen, kablo renkleri hem bir güvenlik garantisi hem de standardizasyon için bir ölçüttür.
Satın Alırken Toprak Kablo Renkleri Nasıl Seçilir?
Toprak kablolarını satın alırken tüketicilerin öncelikle bulundukları ülke veya bölgenin elektrik mevzuatına uymaları gerekmektedir. Modern sistemlerde, Toprak için önerilen renk sarı-yeşildir; çıplak Toprak iletkenleri ise yalnızca uygun ortamlarda kullanılmalıdır. Eski sistemleri içeren yenileme veya yükseltmeler için, eski ve yeni standartlar arasındaki farklara dikkat etmek, ideal olarak lisanslı bir elektrikçiye danışmak önemlidir.
Rengin ötesinde, diğer önemli faktörler şunları içerir:malzeme, yalıtım ve boyut. Bakır iletkenler üstün iletkenlik ve dayanıklılık sunarken alüminyum daha hafiftir ve daha-maliyetlidir.PVC toprak kablo izolasyonuçoğu ortamda iyi çalışır ancak daha zorlu koşullar daha sağlam malzemeler gerektirebilir. Kablonun boyutu da aynı derecede önemlidir:-beklenen akımı karşılayacak kadar büyüktür, ancak maliyet israfını önlemek için gereksiz yere büyük değildir.
Bu yüzden,Hangi kablo renkleri Dünya'yı, Nötr'ü ve Aktif'i temsil ediyor?Cevap açık:
- Toprakyeşil/sarı çizgilerle (veya çıplak bakırla) temsil edilir.
- Doğalmavidir.
- Aktiftek-fazlı sistemlerde kahverengi, üç-fazlı sistemlerde kahverengi/siyah/gridir.
Bu renk kodlarının tanınması ve bunlara uyulması, güvenli ve uyumlu kurulumlar için çok önemlidir. Güvenilir, yüksek-kaliteli kaynak bulmaya gelinceToprak Kabloları, her zaman güvenebilirsinDongguan Büyük Tel ve Kablo Co., Ltd.Onlarca yıllık deneyim, küresel sertifikalar ve olağanüstü müşteri hizmetleriyle-desteklenerek tam olarak ihtiyacınız olanı sunmak.
Neden Dongguan Greater Wire & Cable Co., Ltd.'yi Seçmelisiniz?
Satın almaya gelincesarı yeşil topraklama kabloları, topraklama kabloları veya diğer elektrik kabloları, doğru ürünü seçmek kadar doğru tedarikçiyi seçmek de önemlidir.
Şu tarihte:Dongguan Büyük Tel ve Kablo Co., Ltd., yalnızca kablo değil aynı zamanda gönül rahatlığı da sunmaktan gurur duyuyoruz:
- Üzerinde30 yıllık üretim tecrübesikablo endüstrisinde.
- Geniş ürün yelpazesitopraklama kabloları, çıplak toprak kabloları ve yüksek-performanslı özel çözümler dahil.
- Sıkı uyumluluküretim standartlarıyla kalite ve güvenirliği garanti altına almak.
- Bundan fazla50 ürün sertifikası, uluslararası güvenilirliği kanıtlıyor.
- Şuraya aktarılıyor:Dünya çapında 80+ ülke.
- 7/24 müşteri desteği, profesyonel tavsiye ve teknik rehberlik sağlamaya hazır.
için özelleştirme seçeneklerimalzemeler, uzunluklar ve özellikler, proje ihtiyaçlarınıza göre uyarlanmıştır.
Bizimle yalnızca yatırım yaptığınız bir kabloyu-satın almıyorsunuzgüvenlik, dayanıklılık ve uzman desteği.
