Elektrik altyapısı ve telekomünikasyon dünyasında, belirli görevler için uygun kablo türünün seçimi kritiktir. Bu sadece sistemin verimliliğini değil, aynı zamanda güvenlik, uzun ömür ve güvenilirliği de sağlar. Endüstriyel ve konut uygulamalarında en yaygın kullanılan kablolardan biri, canlı turuncu rengi ve dayanıklı yapısı ile karakterize edilen turuncu dairesel kablodur. Bununla birlikte, yüksek voltajlı güç iletimi söz konusu olduğunda, bu kablonun uygunluğu önemli bir ilgi ve endişe konusu haline gelir. Bu makale, yüksek voltajlı güç iletimi için turuncu dairesel kabloların uygunluğunu, özelliklerini değerlendirme, farklı koşullar altında performans ve yaygın düşünceler için uygunluğunu araştırmaktadır.
AnlamakTuruncu dairesel kablo

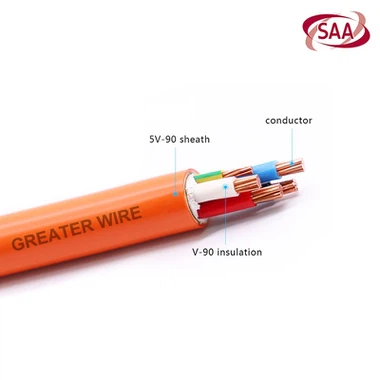

Turuncu dairesel kablonun yüksek voltajlı güç iletimi için uygun olup olmadığına dalmadan önce, önce bu kablonun yapımını ve ortak kullanımlarını anlamak önemlidir. Turuncu dairesel kablo genellikle sağlam, dairesel ve tipik olarak turuncu renkli bir ceketle kaplı bir tür çok iletken kablodur. Bu renk genellikle görünürlük için öne çıktığı için endüstriyel ve inşaat ortamlarındaki kablolar için kullanılır. Bu kablolar en çok konut binalarında güç dağılımı, makine kabloları ve esneklik ve aşınma ve yıpranmaya karşı direncin gerekli olduğu ortamlarda orta ila düşük voltajlı uygulamalar için kullanılır.
Tipik olarak, turuncu dairesel bir kablo içindeki çekirdek iletkenler, mükemmel elektrik iletkenleri olan bakır veya alüminyum gibi malzemelerden yapılmıştır. Dış kılıf, nem, aşınma ve kimyasallar gibi çevresel faktörlerden korunarak zorlu ortamlarda kullanıma uygun hale getirir. Bununla birlikte, turuncu dairesel kabloların yapı malzemeleri, yalıtım tipleri ve voltaj değerleri genellikle bu kabloların yüksek voltajlı güç iletiminden ziyade daha düşük ila orta voltaj uygulamaları için tasarlandığını gösterir.
Yüksek voltajlı güç iletimi: Ne içeriyor?
Yüksek voltajlı güç iletimi, minimum kayıpla uzun mesafelerde büyük miktarda elektriğin taşınmasından sorumlu modern elektrik ızgaralarının kritik bir bileşenidir. Yüksek voltajlı şanzıman hatları, tipik olarak 100 kV (kilovolt) üzerinde ve genellikle sistem türüne bağlı olarak 1, 000 kV veya daha fazla kadar yüksek voltaj taşıyacak şekilde tasarlanmıştır. Bu sistemlerde, güç, artan elektrik yükünü işleyebilen ve güvenlikten ödün vermeden yüksek voltaja dayanabilen özel kablolar kullanılarak verimli bir şekilde iletilir.
Bu kabloların aşağıdakileri içeren katı performans gereksinimlerini karşılaması gerekir:
Yüksek yalıtım direnci: Elektrikli sızıntıyı ve arkayı önlemek için.
Isı direnci: Elektriğin iletimi sırasında üretilen önemli miktarda ısı ile başa çıkmak.
Mekanik güç: Kurulum ve çalışma sırasında kablolara yerleştirilen fiziksel streslere dayanmak için.
Uzun vadeli dayanıklılık: Kablonun uzun mesafelerde ve çevresel unsurlara maruz kalma yıllar boyunca verimli bir şekilde performans göstermesi gerekir.
Bu zorlu özellikler göz önüne alındığında, yüksek voltajlı kabloların özel yalıtım malzemeleri, daha kalın iletkenler ve tipik turuncu dairesel kablolarda bulunanlardan çok farklı tasarım hususları gerektirdiği açıktır.
Dikkate alınması gereken temel faktörler
Belirlemek içinturuncu dairesel kablolaryüksek voltajlı güç iletimi için uygundur, bu bağlamda performanslarını etkileyen ana faktörleri değerlendirelim.
Voltaj derecesi ve yalıtım
Bir kablonun yüksek voltajlı iletim için uygun olup olmadığının birincil belirleyicilerinden biri, voltaj derecesidir. İletkenlerin etrafındaki yalıtım malzemesi, kablonun güvenli bir şekilde taşıyabileceği maksimum voltajı belirler. Çoğu standart turuncu dairesel kablolar, tipik olarak 300V ila 600V arasında daha düşük voltaj uygulamaları için tasarlanmıştır, ancak bazı kablolar 1'e kadar derecelendirilebilir, 000 V veya 2, 000 V. Bununla birlikte, bu voltajlar yüksek voltajlı güç iletimi için gereken seviyelerin çok altındadır.
Hata: Düşük ila orta voltaj için derecelendirilmiş turuncu dairesel bir kablonun yüksek voltajı güvenli bir şekilde iletebileceği varsayılmaktadır.
Gerçeklik: Yüksek voltajlı kablolar, genellikle çapraz bağlı polietilen (XLPE), etilen propilen kauçuk (EPR) veya kağıt yalıtımlı kurşun kaplı kablolar gibi malzemelerden yapılmış çok daha kalın yalıtıma ihtiyaç duyar. Bu malzemeler, elektrik bozulmasını önlemek ve yüksek voltajlarda yaylanmayı önlemek için gerekli sağlam yalıtımı sağlar.
Isı direnci ve akım taşıma
Yüksek voltajlı şanzıman hatları önemli elektrik akımları taşır ve bu da önemli bir ısı üretir. Kablo, aşırı ısınmayı, yalıtım bozulmasını ve potansiyel arızayı önlemek için bu ısıyı etkili bir şekilde dağıtabilmelidir.
Turuncu dairesel kablolargenellikle yüksek voltajlı iletim ile ilişkili ısıyı işlemek için tasarlanmamıştır. Bu kablolardaki yalıtım malzemesi, yüksek akımlardan uzun süreli ısıya maruz kalırsa yumuşatılabilir veya bozulabilir, bu da yalıtım bozulmasına ve başarısızlığa yol açabilir.
Yüksek voltajlı kablolarÖte yandan, güç iletim sistemlerinde karşılaşılan yüksek termal yüklere dayanabilen malzemeler kullanılarak, özellikle ısı dağılımı göz önünde bulundurularak tasarlanmıştır. İletkenlerin kendileri genellikle daha büyüktür ve yüksek termal stresleri ele alabilen malzemelerden yapılmıştır.
Mekanik güç ve dayanıklılık
Yüksek voltajlı güç iletim kabloları için bir diğer önemli faktör, gerilme kuvvetleri, bükme ve aşınma dahil olmak üzere mekanik streslere dayanma yetenekleridir. Yüksek voltajlı kablolar tipik olarak, aşırı hava koşullarına maruz kalma, fiziksel etkiler ve makinelerden veya geçen araçlardan gelen titreşimler de dahil olmak üzere uzun mesafeli kurulumların sert koşullarına katlanmak için tasarlanmıştır.
Turuncu dairesel kablolar orta ila düşük voltaj uygulamaları için yeterince dayanıklı ve esnek olsa da, yüksek voltajlı uygulamalar için tasarlanmış kablolarla aynı mekanik mukavemete sahip olmayabilir. İç iletkenleri korumak ve mekanik hasarı önlemek için yüksek voltajlı kabloların çelik veya alüminyum tel zırh ile güçlendirilmesi gerekir.
Çevresel ve kurulum koşulları
Yüksek voltajlı kablolar genellikle yüksek rüzgarlar, güneşten UV radyasyonu ve donma sıcaklıkları gibi aşırı hava koşullarına maruz kalır. Ayrıca yeraltına gömülürler veya uzun mesafelerde çevresel aşınmaya ve yıpranmaya karşı dirençli olmaları gereken pilonlar ve kuleler üzerinde havada asılıdırlar.
Turuncu dairesel kablolar tipik olarak bu tür aşırı koşullar için derecelendirilmez. Aşırı dış faktörlerden korundukları konut veya endüstriyel ortamlarda yeterince performans gösterebilse de, yüksek voltajlı iletim için gereken uzun vadeli maruziyete katlanmak için tasarlanmamıştır.
Maliyet ve pratik hususlar
Yüksek voltajlı kablolar, tasarımlarının karmaşıklığı, kullanılan malzemeler ve yüksek güvenlik ve performans standartlarını karşılamak için gereken mühendislik nedeniyle pahalıdır.
Öte yandan, turuncu dairesel kablolar nispeten uygundur ve daha genel, düşük ve orta voltaj uygulamaları için uygundur. Bunları yüksek voltajlı amaçlar için kurmak verimsiz ve potansiyel olarak güvensiz olacaktır, yalıtım arızaları ve aşırı ısınma nedeniyle uzun vadede daha sık bakım ve daha yüksek maliyetler gerektirir.
Turuncu dairesel kablolar yüksek voltajlı uygulamalarda hiç kullanılıyor mu?
Turuncu dairesel kablolar yüksek voltajlı güç iletimi için tasarlanmamış olsa da, güç dağıtım sisteminin bazı bölümlerinde yine de rol oynayabilirler. Örneğin:
Bir transformatörün düşük voltajlı tarafı: Turuncu dairesel kablolar, düşük voltajlı bir ekipmanı yüksek voltajlı bir transformatörün veya aşağı indirme transformatörünün çıkış tarafına bağlamak için kullanılabilir. Bununla birlikte, yüksek voltajlı iletim bölümü için kullanılmazlar.
Geçici veya acil durum bağlantıları: Bazı geçici kurulumlarda veya acil onarımlarda, turuncu dairesel kablolar, yüksek voltaj ekipmanlarını bağlamak için düşük voltajda, ancak sadece belirli kontrollü koşullar altında kullanılabilir.
Bu durumlarda, turuncu dairesel kablolar doğrudan yüksek voltajı değil, daha düşük voltajlarda bağlantıları kolaylaştırıyor.
