Doğru sis teli nasıl seçilir

1. sis telini anlama

Sis teli, santral iç kablonun kısaltması, özellikle kaydırma tahtalarının, panellerin ve kontrol dolaplarının dahili kabloları için tasarlanmıştır . Tipik bir SIS tel şunlardan oluşur.

Katı veya mahsur kalmış çıplak bakır iletken- Genellikle daha iyi esneklik ve iletkenlik için yumuşak tavlanmış .

XLPE yalıtım (çapraz bağlı polietilen)-Yüksek performanslı bir termoset yalıtım malzemesi .

Dış ceket yok- Daha iyi ısı dağılımı ve daha kolay tel yönlendirme sağlar .

Alev geciktirici özellikler- VW -1 alev test standartlarını karşılıyor veya aşıyor .

Geleneksel PVC yalıtımlı kablolarla karşılaştırıldığında, SIS kontrol teli, üstün termal, mekanik ve elektriksel performans sunar . Özellikle endüstriyel ortamlarda yüksek sıcaklık, yüksek güvenilirlik uygulamaları için uygundur .

2. Neden doğru sis telini seçmek önemlidir?

Bir elektrik sistemindeki uygunsuz tel seçimi aşağıdakilerle sonuçlanabilir:

Aşırı ısınma ve yangın tehlikelericılız iletkenler nedeniyle;

Aşırı voltaj düşüşü, özellikle uzun kablo çalışmaları üzerinde;

Uyumsuzlukterminaller veya cihazlarla (e . g ., daha yüksek yükler için 10 SIS teli gibi eşleşmemiş gösterge);

Endüstri standartlarını karşılamama, proje reddi veya güvenlik sorunlarına yol açar;

Daha yüksek bakım maliyetleriDaha hızlı yaşlanma veya tel bozulması nedeniyle .

Uyumlu ve uygun şekilde derecelendirilmiş bir SIS kontrol teli seçmek, sistem güvenilirliği, kullanıcı güvenliği ve başarılı proje yürütme sağlar .

3. SIS telini seçerken dikkate alınması gereken altı temel faktör

3.1 Voltaj Derecesi

Çoğu SIS kablosu, bir voltaj derecesi seçerken çok çeşitli düşük voltaj kontrol ve güç devrelerine uygun 600V için derecelendirilmiştir:

Bağlı ekipmanın maksimum voltajı;

Sistem koruma gereksinimleri;

Olası voltaj sivri veya dalgalanmaları .

Örneğin, PLC kontrol devrelerinde ve dağıtım panellerinde 600V olarak derecelendirilen 12 AWG SIS teli yaygın olarak kullanılır .

3.2 Sıcaklık Derecesi

Standart SIS teli 90 derecelik sürekli çalışma için derecelendirilmiştir, ancak bazı varyantlar 105 dereceye veya daha yüksek . 'ye kadar desteklenir:

Kontrol muhafazaları içindeki ortam sıcaklığı;

Isı üreten ekipmana yakınlık;

Sürekli vs aralıklı yük döngüleri .

Sıcak ortamlar için, yüksek sıcaklıkta XLPE yalıtımlı 10 SIS teli kullanmak yalıtım arızasını önleyebilir .

3.3 Tel Göstergesi

Tel ölçer, akım taşıma kapasitesini (ampaklık) belirler . Aşağıdaki ortak SIS kontrol tel göstergeleri için hızlı bir referansdır:

Ayrıca, tel uzunluğunu ve beklenen voltaj düşüşünü dikkate alın . Daha uzun çalışmalar tipik olarak daha kalın bir iletken gerektirir .

3.4 Yalıtım Türü ve Kalitesi

SIS kablolarındaki XLPE yalıtımı şunları sağlar:

Yüksek ısı direnci;

Mükemmel mekanik dayanıklılık;

Kimyasal direnç (yağ, asitler, alkaliler);

Güvenilir Elektrik Yalıtım .

UL VW -1 veya eşdeğer standartlara uygun sertifikalı alev geciktirici yalıtımlı SIS kontrol kablolarını seçin . Bu, hem normal hem de hata koşullarında güvenlik sağlar .

3.5 Uyum ve Sertifikasyon

Yalnızca geçerli endüstri standartlarını karşılayan SIS tellerini kullanın .:

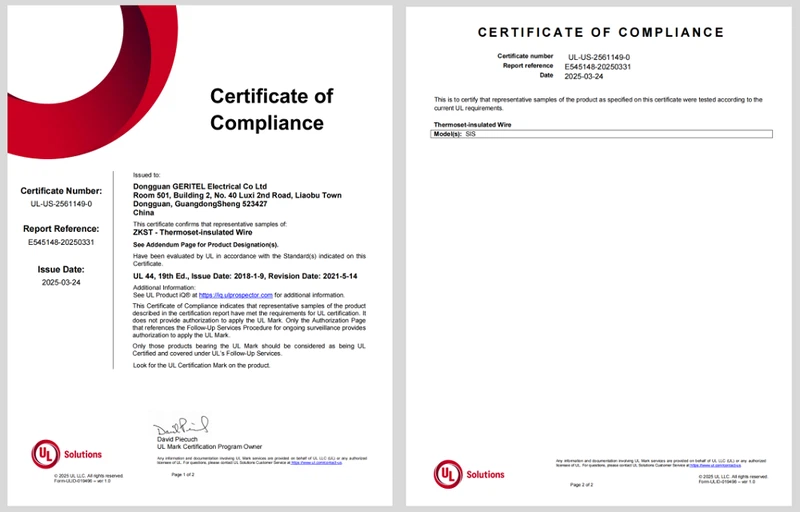

UL 44- Yalıtım kalınlığı, alev direnci ve termal performans için SIS tel gereksinimlerini tanımlar;

CSA sertifikası- Kanada güvenlik uyumluluğunu sağlar;

ROHS- Kurşun ve diğer tehlikeli maddelerin olmadığını doğrular .

Otantiklik . Sertifikalı 12 AWG SIS teli veya 10 SIS teli, ticari ve endüstriyel uygulamalar için bir zorunluluktur .

3.6 Uygulamaya özgü gereksinimler

Farklı ortamlar SIS telinde özel özellikler talep edebilir:

Yağ ve kimyasal direnç;

Esneklik (özellikle dinamik kurulumlar için);

Dış mekan kullanımı için UV direnci;

Terminaller ve konektörlerle uyumluluk .

Örneğin, standart 14 SIS teli iç mekan statik kullanım için iyi olabilir, ancak dış mekan kurulumları UV dereceli SIS kontrol teli gerektirebilir .

4. SIS telinin tipik uygulamaları

4.1 SHOOTLAR VE DAĞITIM PANELLERİ

SIS Wire, dahili kablolama için yaygın olarak kullanılır:

Şalt ve paneller;

Devre kesici ara bağlantıları;

Busbar ve Terminal Bağlantıları .

Boyut, esneklik ve akım derecesi arasındaki dengeleri nedeniyle 12 AWG SIS teli ve 14 SIS teli tercih edilir .

4.2 Endüstriyel Kontrol Sistemleri

Fabrika otomasyonunda, SIS telleri aşağıdakiler için idealdir:

Motor yeni başlayanlar ve kontaktörler;

Kontrol sinyali kabloları;

PLC'ler ve G/Ç cihazları arayüzü .

Alev geciktirici yalıtım ve tutarlı performansları onları yüksek yoğunluklu kontrol dolapları için ideal hale getirir . 10 SIS teli genellikle güç ağır aktüatörler ve sürücü sistemleri için seçilir .

4.3 Ticari Bina Kabloları

SIS telleri de yaygındır:

Akıllı bina kontrol sistemleri;

Yangın alarmı ve izleme devreleri;

UPS Dahili Kablolama .

SIS kontrol telinin alev direnci ve sertifikası, özellikle kamuya açık veya yüksek trafikli alanlarda bina kodlarının karşılandığından emin olun .

5. SIS Wire satın almak ve yüklemek için ipuçları

5.1 Tedarik Önerisi

UL ve CSA listelerine sahip güvenilir üreticileri seçin;

Hızlı teslimat ve envanter kullanılabilirliği ile satıcıları önceliklendirmek;

Maliyet-performans oranını optimize etmek için 12 AWG SIS teli ve 10 SIS teli gibi farklı boyutlar arasında fiyatlandırmayı karşılaştırın;

Teli uygun etiketleme ve kalite kontrol işaretleri için inceleyin .

5.2 Depolama ve kullanım

Kablo makaralarını kuru, havalandırılmış depoda tutun;

Mekanik hasar veya ezmekten kaçının;

Etiket makaraları açıkça boyuta göre (e . g ., "14 sis teli - mavi") .

5.3 Kurulum Yönergeleri

Bakır iplikçiklerine zarar vermeden şerit yalıtım;

Minimum viraj yarıçapı spesifikasyonlarını takip edin;

Kıyırma aletleri ile uygun pabuçlar veya terminaller kullanın;

Panellerin içine temiz bir şekilde paket ve rota kabloları .

Yoğun kontrol sistemleri için, renk kodlu SIS kontrol kabloları (güç için kırmızı, nötr için mavi, vb. .) Sorun giderme ve bakım konusunda yardımcı olur .
