1. Santral sis teli nedir?
Sis telianlamına gelirSantral enstrümantasyon tarzı tel. Kontrol panellerinde, kaydırma tahtalarında ve diğer endüstriyel elektrik sistemlerinde yaygın olarak kullanılan bir tür tek iletken teldir . SIS teli, mahsur veya katı bakır iletken ile inşa edilir ve çapraz bağlantılı poliilen ile yalıtılmıştır (XLPEmükemmel termal ve elektrik yalıtım özellikleri sağlar .
600 volt ve 90 dereceye kadar (194 derece F) sıcaklıklar için derecelendirilen SIS Wire, kaydırma tahtalarının, panel panolarının ve diğer endüstriyel muhafazaların dahili kabloları için tasarlanmıştır . Seçenekler14 sis telidaha hafif kontrol devreleri için idealdir, ancak12 AWG sis teliVe10 sis teligüç devreleri ve daha yüksek mevcut uygulamalar için tercih edilir .
2. SIS Wire'ın temel özellikleri ve avantajları
SIS Wire, aşağıdaki mükemmel özellikleri sayesinde zorlu elektrik sistemlerinde güvenilir bir çözümdür: aşağıdaki temel özellikleri:
1. Yüksek sıcaklık direnci
SIS teli, sürekli çalışma için 90 dereceye kadar derecelendirilmiştir ve XLPE yalıtımı kısa süreler için daha yüksek sıcaklıkları tolere edebilir . Bu, sıcak ortamlar için ideal hale getirir .
2. Üstün Elektrik Yalıtımı
XLPE yalıtımı, sızıntı akımına karşı koruyan ve uzun süreli stabiliteyi sağlayan güçlü dielektrik özellikler sunar .
3. aşınma ve kimyasal direnç
SIS teli, aşınmaya, yağ, kimyasallara ve neme direnir, bu da tellerin sert koşullara maruz kaldığı endüstriyel ortamlar için uygun hale getirir .
4. esneklik ve kolay kurulum
Sağlamlığına rağmen, daha kalın teller gibi10 sis teliSıkı yönlendirme için yeterince esnek kalın, özellikle kontrol dolapları içinde .
5. kompakt tasarım
SIS Wire'ın ince ancak dayanıklı yalıtım, güvenlikten ödün vermeden kapalı alanlara daha fazla kablonun takılmasını sağlar .
3. SIS Wire'ın ortak uygulamaları
Güvenilirliği ve UL sertifikası sayesinde, SIS Wire yaygın olarak aşağıdakilerde kullanılmaktadır:
Gantarlar ve Kontrol Panelleri – 12 AWG sis teliRölelere, kontaktörlere ve terminal bloklarına beslemek için idealdir .
Panel Tahtası Kabloları – 14 sis teligenellikle gösterge ışıkları, kontrol devreleri veya sinyal kabloları için kullanılır .
Motor Kontrol Merkezleri (MCC) – 10 sis telidüşük voltaj düşüşünün kritik olduğu daha yüksek yük ekipmanı için sağlam bir seçimdir .
Elektrik üretimi ve trafo merkezi kabloları-SIS Wire, tutarlı performans ve güvenlik gerektiren kritik kritik kurulumlar için uygundur .
4. SIS tel boyutları ve özellikleri
En popüler üç SIS tel boyutunun özelliklerine daha yakından bakalım:
1. 14 sis teli
Şef bölgesi: ~ 2.08 mm²
Tipik ampakite: ~ 15 amper (sıcaklık ve kurulum koşullarına bağlı olarak)
Başvuru: Kontrol sinyalleri, gösterge devreleri, küçük güç döngüleri
Avantajlar: Hafif, esnek, uygun fiyatlı
2. 12 AWG sis teli
Şef bölgesi: ~ 3.31 mm²
Tipik ampakite: ~ 20-25 amper
Başvuru: Orta yük güç kabloları, ısıtıcılar, kontrol dolapları
Avantajlar: Dengeli performans, kontrol panelleri için ortak seçim
3. 10 sis teli
Şef bölgesi: ~ 5.26 mm²
Tipik ampakite: ~ 30 amper veya daha yüksek
Başvuru: Ana güç bağlantıları, ağır yükler, motor sürücüler
Avantajlar: Düşük direnç, yüksek akım kapasitesi, düşük voltaj düşüşü

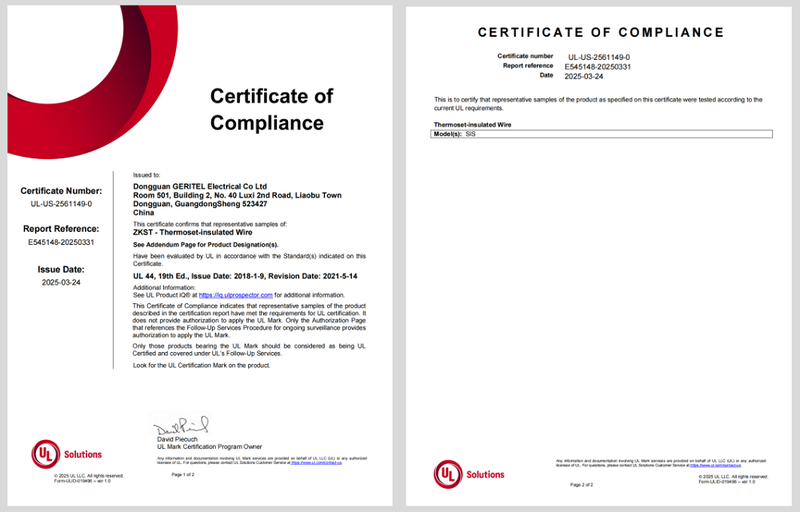

5. SIS Wire için Standartlar ve Sertifikalar
SIS Wire, sıkı kalite ve güvenlik standartlarını karşılamasıyla bilinir . En yaygın sertifikalar şunları içerir:
UL 3173 / UL 44: Telin u . s . elektrik güvenlik gereksinimlerini karşılamasını sağlar .
CSA C22.2: Kanada Elektrik Kodu Uyumluluğu, Kuzey Amerika'da Kullanıma İzin Veriyor .
ROHS uyumluluğu: Kurşun, cıva ve kadmiyum gibi tehlikeli maddeleri kısıtlar .
VW -1 alev testi: Yangın riskini azaltmak için alev geciktirici yetenekleri onaylar .
Bu standartlar, SIS telini imalat, enerji, ulaşım ve kamu hizmetleri gibi düzenlenmiş endüstriler için uygun hale getirir .
6. sis teli için kurulum yönergeleri
SIS Wire'ın performansını ve güvenliğini sağlamak için uygun kurulum anahtardır . İşte en iyi uygulamalar:
1. boyutu uygun şekilde
Her zaman kabloyu yük gereksinimlerine ve çevre koşullarına göre boyutlandırın . kullanım10 sis teliVoltaj düşüşünü en aza indirmek için uzun mesafeli veya yüksek yük uygulamaları için .
2. özenle şerit
XLPE yalıtımına zarar vermekten kaçınmak için profesyonel sınıf tel striptizcileri kullanın .
3. Uyumlu terminalleri kullanın
Terminallerinizin tel göstergesiyle eşleştiğinden emin olun . Cılız veya uyumsuz terminaller aşırı ısınmaya ve arızaya neden olabilir .
4. Aşırı stresten kaçının
Sis teli nominal toleransının ötesine bükülmeyin veya çekmeyin . Gerektiğinde, özellikle dinamik ortamlarda gerinim rahatlama sağlayın .
5. NEC Yönergelerini İzleyin
Kod uyumlu kurulumları sağlamak için ulusal elektrik koduna (NEC) veya yerel standartlara uyun .
7. sis teli vs . Diğer tel türleri
| Tel tipi | Yalıtım | Sıcaklık derecesi | Tipik kullanım | Ortak göstergeler |
|---|---|---|---|---|
| Sis teli | XLPE | 90 derece | Kontrol panelleri, kaydırma tahtaları | 14, 12, 10 AWG |
| Thhn | PVC/Naylon | 75-90 derece | Kanallarda Kablo Bina | 12%, 10 AWG |
| MTW | PVC | 60-90 derece | Takım tezgahları, ekipman kabloları | 14-10 AWG |
| XHHW | XLPE | 90-105 derece | Islak/kuru ortamlar, besleyiciler | 12-4 AWG |
Gibi diğer tellerle karşılaştırıldığındaThhnVeMTW, SIS Wire daha kompakt bir profil sunar, Daha iyi yüksek sıcaklık performansı ve kimyasallara karşı üstün direnç, sıkı muhafazalarda ve kontrol devrelerinde kullanım için ideal .
8. doğru sis telini seçmek
Doğru SIS telini seçmek, çeşitli faktörlerin dikkatle değerlendirilmesini gerektirir:
Mevcut yük ve voltaj düşüşü
Gibi daha büyük teller10 sis teliUzun Koşularda Voltaj Düşüşünü Azalt . Uygun boyutlandırmayı sağlamak için ampaite grafiklerini kullanın .
Çevre koşulları
Sıcaklık, nem ve kimyasallara maruz kalmayı düşünün . SIS teli, XLPE yalıtımı sayesinde zorlu ortamlarda iyi performans gösterir .
Renk kodlama
Sis teli, devre tanımlamaya yardımcı olan çoklu renklerde (siyah, kırmızı, mavi, yeşil, vb. .) mevcuttur .
Sertifikalar
Düzenleyici standartlara uyumu sağlamak için UL, CSA ve ROHS işaretlerini arayın .
Satıcı itibarı
Sahte veya standart altı ürünlerden kaçınmak için saygın üreticilerden veya distribütörlerden satın alma .
9. SIS telinin bakımı ve sorun giderme
RağmenSis telison derece dayanıklıdır, uzun vadeli kurulumlarda düzenli inceleme gereklidir:
Ne aranmalı:
Yalıtım hasarı veya renk değişikliği
Aşırı ısınma veya terminal korozyon belirtileri
Gevşek bağlantılar
Sorun Giderme İpuçları:
Süreklilik ve direnç olup olmadığını kontrol etmek için bir multimetre kullanın
Fiziksel durumu periyodik olarak inceleyin, özellikle yüksek vibrasyon ortamlarında
Telin herhangi bir bölümü sıcak, kırılgan veya yanmış kokuyorsa, hemen değiştirin
