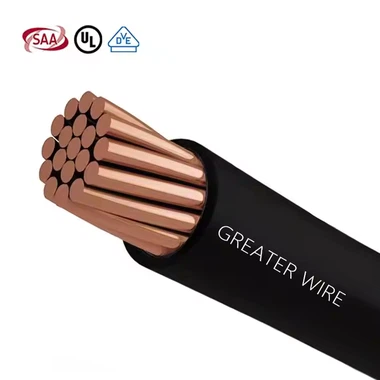

1. XHHW teli nedir?
XHHWanlamına gelirÇapraz bağlı polietilen yüksek ısıya dayanıklı suya dayanıklı. Hem kuru hem de nemli ortamlar için tasarlanmış, ıslak koşullarda 90 dereceye kadar (194 derece F) ve kuru koşullarda 90 derece –150 derece (194 derece F - 302 derece f) ile bir elektrik tel tipidir. Tel şunlardan oluşur:
Şef: Tipik olarak alüminyum veya bakır (mahsur veya katı).
Yalıtım: Dayanıklılığı ve ısı, nem ve kimyasallara karşı direnci ile bilinen çapraz bağlı polietilen (XLPE).
Ceket: Genellikle PVC gibi neme dayanıklı malzemelerden yapılmış koruyucu bir dış tabaka.
Tip XHHW Telkanal sistemlerinde, servis giriş uygulamalarında ve besleyicilerde yaygın olarak kullanılır. Bununla birlikte, güç dağıtımına uygunluğu, voltaj derecelendirmeleri, çevresel koşullar ve Ulusal Elektrik Kodu (NEC) gibi elektrik kodlarına uyum gibi faktörlere bağlıdır.
2.xhhw vs. xhhw -2 Tel: Anahtar Farklılıklar
SırasındaTip XHHW Telyaygın olarak tanınıyor,Tip XHHW -2 TelGelişmiş performans özellikleri sunar:
2.1 Sıcaklık Derecesi:
XHHW: Islak yerlerde 90 derece ve kuru yerlerde 150 dereceye kadar derecelendirilmiştir.
Xhhw -2: 90 derece için derecelendirildiikisi birdenIslak ve kuru koşullar, dalgalanan ortamlar için daha çok yönlü hale getirir.
2.2 Uygulamalar:
XHHW -2, güneş ışığına veya yağlara maruz kalan kanal sistemlerinde doğrudan gömülme ve kullanım için onaylanmıştır.
Standart XHHW iç mekan veya kanal korumalı tesislerle sınırlıdır.
2.3 Uyum:
XHHW -2, modern güç dağıtım talepleriyle uyumluluk sağlayarak daha katı UL 44 ve UL 1277 standartlarını karşılıyor.
Zorlu koşullara uyarlanabilirlik gerektiren güç dağıtım sistemleri için,Tip XHHW -2 Telgenellikle üstün seçimdir.
3. Güç Dağıtımında XHHW telinin başvurusu
XHHW telleri maliyet, dayanıklılık ve performans dengesi için tercih edilir. Aşağıda mükemmel oldukları temel senaryolar:
3.1 Ticari ve Endüstriyel Tesisler
Besleyici devreleri: XHHW 1AWG(büyük gösterge) transformatörler ve dağıtım panelleri arasındaki yüksek akım besleyicileri için idealdir.
Motorlu Yükler: XLPE yalıtım, endüstriyel motorlar tarafından üretilen ısıya direnir.
3.2 Servis Giriş İletkenleri
XHHW 4AWGampakite ve esneklik dengesi nedeniyle konut ve küçük ticari hizmet girişleri için yaygın olarak kullanılır.
3.3 Yeraltı Dağıtım
Kanalda takıldığında,Tip XHHW -2 Telneme ve toprak kirleticilerine dayanabilir, bu da onu gömülü güç hatları için uygun hale getirir.
3.4 Yenilenebilir Enerji Sistemleri
Güneş çiftlikleri ve rüzgar türbinleri, UV dirençleri sayesinde invertörleri ızgaralara bağlamak için XHHW telleri kullanır (XHHW -2 için).
4. Doğru göstergeyi paylaşmak: XHHW 1AWG vs. XHHW 4AWG
Tel Göstergesi (AWG) akım taşıma kapasitesini ve voltaj düşüşünü belirler. İşte nasılXHHW 1AWGVeXHHW 4AWGkarşılaştırmak:
| Parametre | XHHW 1AWG | XHHW 4AWG |
|---|---|---|
| Çap | ~ 7.35 mm | ~ 5.19 mm |
| Ampakite (CU) | 130–150 A (75 derece) | 70-85 A (75 derece) |
| Voltaj derecesi | 600V - 2kV | 600V |
| Tipik kullanım durumu | Yüksek güçlü besleyiciler, trafo merkezleri | Şube devreleri, hizmet girişleri |
XHHW 1AWG: Endüstriyel tesisler veya veri merkezleri gibi ağır hizmet uygulamaları için idealdir.
XHHW 4AWG: Ticari binalarda veya çok aileli konutlarda ılımlı yükler için uygundur.
5.Birasyon En İyi Uygulamalar
Güç dağıtım sistemlerindeki XHHW tellerinin ömrünü en üst düzeye çıkarmak için:
Kanal uyumluluğu: Fiziksel hasara karşı korumak için PVC veya metal kanalları kullanın.
Aşırı yüklemeden kaçının: Yalıtım bozulmasını önlemek için NEC ampaklık tablolarına uyun.
Çevresel düşünceler:
Açık veya ıslak yerler için öncelik verinTip XHHW -2 Tel.
UV'ye maruz kalan alanlarda güneş ışığına dayanıklı ceketler kullanın.
Fesih: XLPE yalıtım için derecelendirilmiş uygun pabuçları ve konektörlerden emin olun.
6. Güç dağılımında XHHW telinin
Isı direnci: XLPE yalıtım PVC'den daha yüksek sıcaklıklara dayanır.
Nem direnci: Yeraltı veya nemli ortamlar için kritik.
Maliyet etkinliği: Thhn/thwn -2 gibi özel kablolardan daha uygun fiyatlı.
Uzun ömür: Bakım maliyetlerini azaltarak çatlamaya ve aşınmaya direnir.
7. Limitasyonlar ve Alternatifler
XHHW telleri çok yönlü olsa da, tüm senaryolara uymayabilirler:
Yüksek voltajlı şanzıman: 2kV'nin üzerindeki voltajlar için MV -105 veya diğer orta voltaj kablolarını düşünün.
Aşırı sıcaklıklar: Dökümhanelerde veya soğutma ünitelerinde, mineral yalıtımlı (MI) kablolar tercih edilir.
8.compliance ve standartlar
XHHW telleri aşağıdakilere uymalıdır:
NEC Madde 310: Genel kablolama için iletkenler.
UL 44: Termoset yalıtımlı kablolar için güvenlik standartları.
ROHS/REACH: Çevre Düzenlemeleri.
Tedarikten önce her zaman sertifikaları doğrulayın.
Dongguan Greater Wire & Cable Co., Ltd.UL sertifikalı (UL44, UL66, UL1063, UL1277, vb.) Yüksek kaliteli XHHW tel ve MC kablosu sağlar ve yüksek nem, yüksek sıcaklık ve yüksek yoğunluklu yük ortamlarında kullanılabilir. Kablolarımız yüksek dayanıklılık, mükemmel mekanik özellikler ve süper etkileşim önleme özelliklerine sahiptir ve ticari, endüstriyel, altyapı ve konut projelerinde yaygın olarak kullanılmaktadır. Verimli üretim ve istikrarlı arz sağlamak için dünyanın önde gelen üretim teknolojisine ve 50, 000 metrekarelik bir modern fabrikaya sahibiz. Pazar rekabet gücünüzü artırmanıza yardımcı olacak rekabetçi fiyatlar ve profesyonel özelleştirme hizmetleri sunuyoruz! Teklif için danışmaya hoş geldiniz!
