1. Anlama XHHW Tel: Kompozisyon ve Temel Özellikler
XHHW anlamına geliyorÇapraz bağlı polietilen (XLPE) Yüksek ısı ve suya dayanıklı tel. Bu atama iki kritik özelliği vurgular:
Çapraz bağlı polietilen yalıtım: Termal stabiliteyi arttırır, telin daha yüksek sıcaklıklarda çalışmasına izin verir (kuru koşullarda 90 dereceye ve ıslak ortamlarda 75 dereceye kadar).
Su direnci: Kabloyu hem kuru hem de nemli yerler için uygun hale getirir.
Bu özellikler, XHHW telini çevresel stres faktörlerine karşı korumanın gerekli olduğu kanal kurulumları için ideal hale getirir. Performansının kanal gereksinimleriyle nasıl uyumlu olduğunu inceleyelim.
2.xhhw kabloda kablo: uyumluluk ve uygulamalar
Ulusal Elektrik Kanunu (NEC), kurulum kılavuzlarının izlenmesi koşuluyla, XHHW telinin kanal sistemlerinde kullanılmasına izin verir. Boru, kabloları fiziksel hasar, nem ve kimyasal maruziyetten korur ve XHHW'nin doğal güçlü yönlerini tamamlar. Aşağıda, belirli XHHW ürünlerini ve bunların kanal uyumluluğunu analiz ediyoruz.
2.1. 3/0 xhhw bakır 600V: ağır hizmet devrelerine güç vermek
.3/0 xhhw bakır 600VKablo, yüksek akım uygulamaları için sağlam bir seçimdir. Temel özellikler şunları içerir:
Ampafa: 225A için 75 derecede derecelendirilmiştir (NEC Tablo 310.16).
Voltaj derecesi: 600V, ticari ve endüstriyel güç dağılımı için uygun.
Kanal kullanımı: Rijit metal (RMC), ara metal (IMC) ve PVC kanalları ile uyumludur.
Bu kablonun kalın bakır iletkenleri ve XLPE yalıtımı, minimum voltaj düşüşü ve ısı birikmesine karşı direnç sağlar, bu da veri merkezlerinde, üretim tesislerinde ve büyük ölçekli HVAC sistemlerinde kanal kurulumları için güvenilir bir seçenek haline getirir.

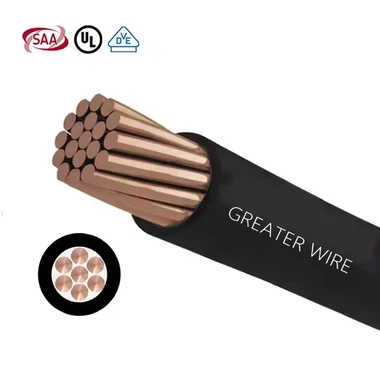

2. 2 4/0 XHHW Tel: Daha yüksek akım kapasitesi sağlamak
.4/0 xhhw teli(4/0 AWG) 75 derecede 260A'ya daha fazla ampakite sunar. Uygulamaları şunları içerir:
Servis Giriş İletkenleri.
Ağır makineler için besleyici hatları.
Yedek güç sistemleri.
Kanalda kurulduğunda, 4/0 XHHW, özellikle kabloların ezilme veya aşınma riskinin yüksek trafikli alanlarda ek mekanik korumadan yararlanır. Alüminyum varyantı (4/0 xhhw-al) bütçe kısıtlamaları olan projeler için uygun maliyetli bir alternatiftir.
2.3. 500mcm xhhw alüminyum: hafif ve düşük maliyetli
Büyük ölçekli güç iletimi için500mcm xhhw alüminyumKablo, mükemmel bir performans ve uygun fiyat dengesi sağlar. Avantajlar şunları içerir:
Ağırlık: Alüminyum bakırdan% 50 daha hafiftir ve kurulumu basitleştirir.
Ampafa: 75 derecesinde 310A (NEC Tablo 310.16).
Korozyon direnci: XLPE yalıtım nem ve kimyasal maruziyete karşı korur.
Alüminyum, bakıra kıyasla daha büyük kanal boyutları gerektirse de, daha düşük maliyeti ve yeterli iletkenlik onu kamu hizmeti projeleri ve yenilenebilir enerji sistemleri için popüler bir seçim haline getirir.
2.4. XHHW -2 Doğrudan Mezar: Çift Amaçlı Esneklik
.XHHW -2 Doğrudan MezarVaryant, kanalsız yeraltı kullanımı için derecelendirilmiştir. Bununla birlikte, zorlu ortamlarda daha fazla koruma için kanalda da takılabilir. Temel Avantajlar:
Sıcaklık derecesi: Hem ıslak hem de kuru koşullarda 90 derece.
Dayanıklılık: Güneş ışığına, yağa ve benzin maruziyetine direnir.
Çok yönlülük: Açık hava aydınlatması, tarım kabloları ve güneş çiftlikleri için uygundur.
Bir elektrik sisteminin gömülü ve yer üstü bölümleri arasında geçiş yaparken XHHW -2 kanalında kullanılması avantajlıdır.
3. Nezle Boru ve XHHW kazanan bir kombinasyon
XHHW telinin kanalla eşleştirilmesi, performansını üç temel alanda güçlendirir:
3.1. Gelişmiş Güvenlik
Boru, kabloları fiziksel hasardan korur, kısa devreler veya yangın tehlikeleri risklerini azaltır. İçin3/0 xhhw bakır 600Vve benzer yüksek akım kabloları, bu, yalıtım ihlalleri nedeniyle aşırı ısınmayı önlemede kritiktir.
3.2. Uzun vadeli güvenilirlik
XLPE yalıtımı zaten yaşlanmaya direnir, ancak kanal UV ışınlarına, kimyasallara ve kemirgenlere karşı bir savunma tabakası ekler. Bu kombinasyon, onlarca yıllık güvenilir hizmet sağlar4/0 xhhw telikurulumlar.
3.3 NEC Standartlarına Uyum
NEC, belirli ortamlarda (örneğin, açık hava yerleri) kanal kullanımını zorunlu kılar. XHHW'nin NEC Maddeleri 310 ve 338'e uygunluğu, denetimleri ve onayları basitleştirir.
4. Basit içinde XHHW için En İyi Uygulamalar
Performansı en üst düzeye çıkarmak için:
Boyut Boyutu Doğru Boyun: Aşırı kalabalıktan kaçınmak için NEC Bölüm 9 tablolarını kullanın. Örneğin, bir500mcm xhhw alüminyumKablo, tek bir iletken için 2. 5- inç kanal gerektirir.
Bükülme yarıçapı: Yalıtım hasarını önlemek için kanal çapını 5x minimum bükme yarıçapını koruyun.
Topraklama: Elektromanyetik paraziti azaltmak için metal kanalların düzgün topraklanmasını sağlayın.
