3 Çekirdekli Anti-Termit 12.7/22Kv Orta Gerilim Kablosu

12.7/22Kv orta gerilim kablosu kimyasal korozyona dayanıklıdır. Bazı endüstriyel ortamlarda kimyasal sızıntısı kabloya ciddi zarar verebilir. Kimyasallara dayanıklı malzemeler kullanan kablo, asitler ve alkaliler gibi aşındırıcı maddelerin bulunduğu bir ortamda istikrarlı performansı koruyabilir ve güç kaynağı sisteminin emniyetini ve güvenilirliğini sağlayabilir.

Min. kurulum sıcaklığı: 0 derece

Çalışma sıcaklığı: -25 derece ila +90 derece

Acil çalışma sıcaklığı: 105 derece

Maks. Kısa Devre Sıcaklığı: 250 derece

Başvuru

Orta gerilim kablolarının iyi yangın direncine ve anti-elektromanyetik girişim özelliklerine sahip olması gerekir ve asansörler, klimalar ve diğer önemli ekipmanlar için istikrarlı güç kaynağı sağlamak amacıyla yüksek binalardaki güç kaynağı sistemlerinde kullanıma uygun olmaları gerekir.

Özellik

• İletken: AS/NZS 1125'e göre Örgülü Sıkıştırılmış Dairesel alüminyum iletken

• İletken Ekranı: Ekstrüzyonlu Yarı iletken bileşik

• Yalıtım: XLPE

• Yalıtım Ekranı: Ekstrüde Yarı iletken bileşik

• Boyuna Su engelleme: Bakır ekranın üstünde ve altında su engelleme bandı (Opsiyonel)

• Metalik Yalıtım Ekranı: Bakır Tel Ekran + helisel olarak uygulanan bakır bant

• birleştirilmiş damarlar üzerinde bağlayıcı bant/kılıf

Kompozit kılıf

• İç katman: Ekstrüde Polivinil Klorür, Renk: Turuncu

• Termit Koruması: Poliamid (Naylon -12)

• Dış katman: HDPE (Siyah)

Sertifikasyon

12,7/22Kv orta gerilim kablosu, taşıma, kurulum ve uzun süreli kullanım sırasında kablonun harici mekanik basınçtan zarar görmemesini sağlamak ve böylece güvenliği artırmak için SAA sertifikasyonunu ve mekanik stres testini geçmiştir. Sertifikasyonla kablo, yasal olarak pazara girebilir ve yasal anlaşmazlıkları önlemek için düzenleyici gerekliliklere uyabilir.

Paket

sta power cable package

Fabrika

Dongguan Greater Wire & Cable Co., Ltd., Guangdong eyaletinin Dongguan şehrinde bulunmaktadır. Çeşitli tel ve kablolara odaklanarak Ar-Ge, üretim, satış ve bakımı entegre ediyor ve dünyanın birçok bölgesinde havalimanları, hastaneler, fabrikalar ve okullar gibi büyük ölçekli altyapılar için özelleştirilmiş çözümler sunuyor. Gelişmiş üretim ekipmanları ve süreçleri, eksiksiz test ekipmanları ve güçlü teknik gücü ile şirket, yıllar süren sıkı çalışma ve küresel müşterilerin desteğinden sonra hızla gelişti ve yurtdışı pazarlarda yüksek bir itibar ve pazar payı kazandı.

Dava

Company cases

Ortak

greater wire Partner

SSS

S: Kablonun ek bir koruma katmanına ihtiyacı var mı?

C: Kablonun ek bir koruma katmanına ihtiyaç duyup duymadığı, kurulum ortamına ve kullanım koşullarına bağlıdır. Bazı durumlarda ek bir koruma katmanı, kablonun hizmet ömrünü önemli ölçüde uzatabilir ve güvenliği artırabilir.
1. Yeraltı döşemesi: Doğrudan yer altına gömülen kablolar genellikle neme, kimyasallara, zararlılara ve topraktaki mekanik darbelere karşı koruma sağlamak için ek bir koruma katmanına ihtiyaç duyar. Bu koruyucu katman genellikle korozyon direncini ve basınç direncini artırmaya yardımcı olan polietilen, PVC veya çelik kuşak zırhtır.
2. Islak veya su altı ortamı: Islak veya su altı ortamlarına döşenen kabloların, nemin nüfuz etmesini ve yalıtım arızasını önlemek için su geçirmez bir katmana veya su geçirmez bir kılıfa sahip olması gerekir. Yaygın olarak kullanılan su geçirmez malzemeler arasında kauçuk veya polivinil klorür (PVC) su geçirmez kılıf bulunur.
3. Aşındırıcı ortam: Kimya tesislerinde, deniz kenarında veya aşırı aşındırıcı endüstriyel ortamlarda, kablolar asit ve alkaliler gibi kimyasallar tarafından aşındırılacaktır. Kabloların korunması için kurşun, PVC veya polietilen gibi korozyona dayanıklı kılıf malzemelerine ihtiyaç vardır.
4. Yüksek mekanik hasar riski: Araç yuvarlanma, titreşim veya mekanik darbelerin sık olduğu yerlerde (maden, rıhtım, fabrika atölyeleri gibi), mekanik özelliklerini iyileştirmek için çelik kuşak zırhlı veya çelik tel zırhlı kabloların kullanılması tavsiye edilir. rezistans.
5. Yüksek veya düşük sıcaklık ortamı: Yüksek sıcaklık veya aşırı soğuk ortamda, sıradan kılıf malzemeleri sıcaklık değişimlerine dayanamayabilir. Yüksek sıcaklık ortamında yüksek sıcaklığa dayanıklı silikon kauçuk kılıf seçilebilir, düşük sıcaklık ortamında ise kabloyu korumak için düşük sıcaklığa özel plastik malzeme kullanılır.
6. Elektromanyetik girişim alanı: Elektromanyetik girişimin güçlü olduğu yerlerde (güç ekipmanlarının yoğunlaştığı yerler gibi), elektromanyetik girişimi bastırmak ve kablonun sinyal iletiminin etkilenmemesini sağlamak için metal bir koruyucu katman veya koruyucu ağ eklenebilir.
7. Alev geciktirici ve yangına dayanıklılık gereklilikleri: Tünel, metro, alışveriş merkezi vb. halka açık yerlerde, yangının yayılmasını önlemek ve yangın sırasında zehirli gazların salınımını azaltmak için kabloların alev geciktirici veya yangına dayanıklı koruyucu katmanlara sahip olması gerekir.

S: Minimum Sipariş Miktarınız nedir?

C: Kablo 100 metre uzunluklarda temin edilir. Ancak ağırlığı nedeniyle yüksek nakliye maliyetlerini en aza indirmek için uygun miktarda sipariş vermenizi öneririz.

S: Kaliteyi nasıl garanti edebiliriz?

C: Örnekler sağlayabilir ve denetimi destekleyebiliriz. Ayrıca 1-yıl garantimiz vardır.

Popüler Etiketler: 3 çekirdekli anti-termit 12.7/22kv orta gerilim kablosu, Çin 3 çekirdekli anti-termit 12.7/22kv orta gerilim kablosu üreticileri, tedarikçiler, fabrika

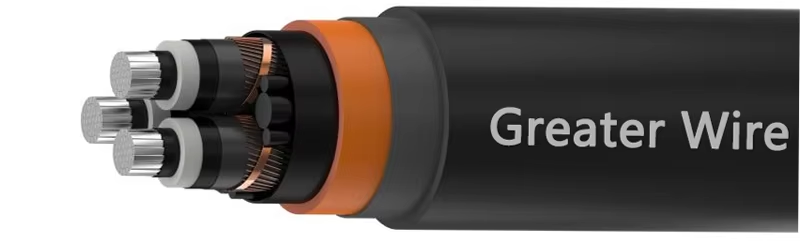

Anti-Termite 3 core MV Cable

Anti-Termite 3C MV power Cable

Sayısı Çekirdekler	Çekirdek Çapraz kesitsel Alan	Nominal Çap
Sayısı Çekirdekler	Çekirdek Çapraz kesitsel Alan	Altında metalik ekran	Altında metalik ekran	Etraflı
HAYIR.	mm2 olarak ölçülür	Mm	Mm	mm
3	35	21.1	22.6	54.0
3	50	22.2	23.7	57.0
3	70	23.8	25.3	61.0
3	95	25.4	26.9	64.0
3	120	27	28.5	68.0
3	150	28.3	29.8	71.0
3	185	30	31.5	75.0
3	240	32.3	33.8	80.0
3	300	34.5	36.0	85.0
3	400	37.2	38.7	91.0
3	500	40.6	42.1	99.0

• Yukarıda belirtilen parametreler bakır ekranın 3k A/sn toprak arıza akım kapasitesine dayanmaktadır.

ELEKTRİKSEL ÖZELLİKLER:

Çekirdek Sayısı	Çekirdek Kesit Alanı	Maks. 20˚C'de DC Direnci	Maks. 90˚C'de AC Direnci	Yaklaşık. Kapasite	Yaklaşık. İndüktans	Yaklaşık. Reaktans	Sürekli Akım Değeri
Çekirdek Sayısı	Çekirdek Kesit Alanı	Maks. 20˚C'de DC Direnci	Maks. 90˚C'de AC Direnci	Yaklaşık. Kapasite	Yaklaşık. İndüktans	Yaklaşık. Reaktans	Direk toprağa gömüldü	Gömülü bir kanalda	Havada
HAYIR.	mm2 olarak ölçülür	Ω/km	Ω/km	µF/km	mH/km	Ω/km	Amper
3	35	0.868	1.113	0.16	0.627	0.197	119	103	132
3	50	0.641	0.822	0.17	0.605	0.190	140	122	158
3	70	0.443	0.568	0.2	0.572	0.180	171	150	196
3	95	0.32	0.410	0.22	0.552	0.174	203	179	236
3	120	0.253	0.325	0.24	0.534	0.168	232	205	273
3	150	0.206	0.265	0.25	0.523	0.164	260	231	309
3	185	0.164	0.211	0.28	0.511	0.161	294	262	355
3	240	0.125	0.161	0.31	0.498	0.156	340	305	415
3	300	0.1	0.129	0.33	0.485	0.152	384	346	475
3	400	0.778	0.101	0.37	0.474	0.149	438	398	552
3	500	0.0605	0.079	0.41	0.463	0.145	505	460	646

*: Mevcut Derecelendirmeler IEC {{0}} ve IEC 60287'ye dayanmaktadır, Maks. İletken Sıcaklığı 90 derece, Ortam sıcaklığı 30 derece Havada / 20 derece Zeminde, Toprağın ısıl direnci 1,5 km/W ve toprak kanallar için 1,2km/W ve Döşeme Derinliği 0,8m.

30 derecenin dışındaki ortam hava sıcaklığı için mevcut derecelendirme düşürme faktörleri.

20	25	35	40	45	50	55	60
1.08	1.04	0.96	0.91	0.87	0.82	0.76	0.71

20 derecenin dışındaki zemin sıcaklığı için mevcut derecelendirme düşürme faktörleri.

10	15	25	30	35	40	45	50
1.07	1.04	0.96	0.93	0.89	0.85	0.80	0.76

Çekirdek Sayısı	Çekirdek Kesit Alanı	Maks. iletken üzerindeki gerilimi çekmek	Faz başına Şarj Akımı	Sıfır dizi empedansı	İletken Ekranında Elektrik Stresi	Faz iletkeninin kısa devre derecesi
HAYIR.	mm²	kN	Amper/Km	Ohm/Km	kV/mm	ka, anladım
3	35	1.75	0.64	2.27	3.7	3.1
3	50	2.5	0.68	1.98	3.5	4.5
3	70	3.5	0.8	1.73	3.4	6.2
3	95	4.75	0.88	1.57	3.2	8.5
3	120	6	0.96	1.49	3.1	10.7
3	150	7.5	1	1.42	3.1	13.4
3	185	9.25	1.12	1.37	3.0	16.5
3	240	12	1.24	1.32	2.9	21.4
3	300	15	1.32	1.29	2.9	26.8
3	400	20	1.48	1.26	2.8	35.5
3	500	25	1.64	1.24	2.7	44.7
