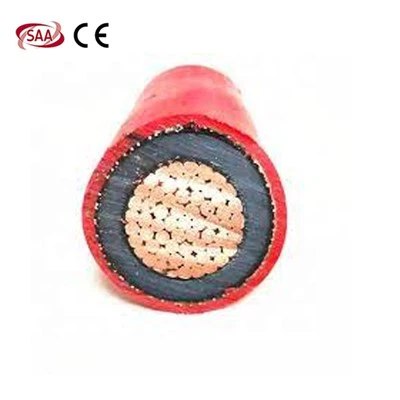

3.8/6.6kV Tek Damarlı Bakır OG Güç Kablosu

3,8/6,6kV tek damarlı bakır OG güç kablosu, mükemmel iletkenliğe sahip çok damarlı sıkıştırılmış dairesel bakırdan yapılmıştır ve bu da onu yüksek performanslı elektrik kabloları için tercih edilen malzeme haline getirir. Örgülü ve sıkıştırılmış yapı, esnekliği artırır ve iletkenin genel çapını azaltır, böylece mekanik mukavemeti korurken akım taşıma kapasitesini artırır. Sıkıştırılmış tasarım ayrıca teller arasında daha iyi temas sağlayarak enerji kaybını azaltır ve güç aktarımı sırasında genel verimliliği artırır.

Min. kurulum sıcaklığı: 0 derece

Çalışma sıcaklığı: -25 derece ila +90 derece

Acil çalışma sıcaklığı: 105 derece

Maks. Kısa Devre Sıcaklığı: 250 derece

Başvuru

Bakır 3.8/6.6kV OG güç kablosu, fabrika güç dağıtımı, yer altı sistemi güç dağıtımı gibi büyük altyapı güç dağıtımı için uygundur ve trafo merkezlerinden çeşitli kullanıcılara güç iletir. OG güç kablosu neme ve korozyona dayanıklıdır, bu da uzun süreli istikrarlı çalışmayı garanti eder ve dış ortamdan kaynaklanan arızaları önler.

Min. kurulum sıcaklığı: 0 derece

Çalışma sıcaklığı: -25 derece ila +90 derece

Acil çalışma sıcaklığı: 105 derece

(arka arkaya 12 ay kullanım için 3 dönemde maksimum 36 saatlik çalışma)

Maks. Kısa Devre Sıcaklığı: 250 derece

Özellik

• Nominal Gerilim: 3,8/6,6 (7,2) kV

• İletken: AS/NZS 1125'e göre Örgülü Sıkıştırılmış Dairesel Bakır iletken

• İletken Ekranı: Ekstrüzyonlu Yarı iletken bileşik

• Yalıtım: XLPE

• Yalıtım Ekranı: Ekstrüzyonlu Sökülebilir Yarı iletken bileşik

• Boyuna Su engelleme: Bakır ekranın üstünde ve altında su engelleme bandı (Opsiyonel)

• Metalik Yalıtım Ekranı: Bakır Tel Ekran + helisel olarak uygulanan bakır bant (E/F akım kapasitesi – İhtiyaca göre)

• Metalik Kılıf: Kurşun Alaşımı (isteğe bağlı)

• Dış Kılıf: Ekstrüde Polivinil Klorür, Renk: Siyah

• Termit Koruması: Poliamid (Naylon -12) (isteğe bağlı)

(Alternatif Kılıf: PVC+HDPE Kompozit Kılıf veya PVC + Naylon + HDPE

(Anti-termit özellikli kompozit kılıf) veya LSZH Dış kılıf ve parametreler buna göre değişecektir)

Sertifikasyon

AS/NZS1429.1 OG güç kablosu, kablonun zorlu ortamlarda uzun süreli istikrarlı çalışmasını sağlamak, güvenlik risklerini azaltmak için sıcaklık dalgalanmaları, nemli ortamlar vb. gibi farklı koşullar altında güvenilirliğini kanıtlamak üzere kapsamlı bir şekilde test edilmiştir. elektrik arızaları ve yangın gibi, kullanıcıların ve ekipmanların güvenliğini korur.

Paket

sta power cable package

Fabrika

Greater Wire üreticisi tam otomatik üretim kullanıyor. Otomatik üretim ekipmanının doğruluğu 0,002 mm'ye ulaşabilir ve tüm ürünler %100 incelenir ve dijital olarak işaretlenir. Şirketin, işinizi korumak için günlük 300.000 metrelik üretime, ölçeklenebilirliğe ve zamanında teslimata sahip süper büyük bir deposu vardır. Profesyonel satış ekibimiz var. Fotovoltaik kablolarımız Lübnan, Irak, Myanmar, Filipinler, Almanya, Amerika Birleşik Devletleri, İsveç, Güney Afrika ve diğer ana ülke ve bölgeler gibi dünya çapında birçok ülke ve bölgeye tedarik edilmektedir.

Dava

Company cases

Ortak

greater wire Partner

SSS

S: Orta gerilim kablolarının ana uygulama senaryoları nelerdir?

C: Orta gerilim kabloları endüstrilerde, enerji altyapısında, kentsel dağıtım ağlarında, rüzgar santrallerinde, fotovoltaik enerji santrallerinde ve güvenilir güç iletimi gerektiren diğer senaryolarda yaygın olarak kullanılmaktadır.

S: Orta gerilim kabloları ile yüksek gerilim kabloları arasındaki fark nedir?

C: OG kabloların gerilim seviyesi yüksek gerilim kablolarına göre daha düşüktür. 35kV üzerindeki güç iletimi için yüksek gerilim kabloları kullanılırken, daha düşük gerilimlere sahip güç dağıtım sistemlerinde orta gerilim kabloları kullanılmaktadır.

S: Alüminyum çekirdekli orta gerilim kabloları ile bakır çekirdekli orta gerilim kabloları arasındaki fark nedir?

C:Alüminyum çekirdekli kablolar daha hafif ve daha ucuzdur ancak iletkenlikleri bakır çekirdekli kablolardan biraz daha düşüktür. Bakır damarlı kablolar yüksek iletkenliğe sahiptir ve yüksek akım yoğunluğu gereksinimleri olan uygulamalar için uygundur.

Popüler Etiketler: 3.8/6.6kv tek çekirdekli bakır mv güç kablosu, Çin 3.8/6.6kv tek çekirdekli bakır mv güç kablosu üreticileri, tedarikçiler, fabrika

MV105 cable

MV105 cable specification

Sayısı Çekirdekler	Çekirdek Çapraz kesitsel Alan	Nominal Çap
Sayısı Çekirdekler	Çekirdek Çapraz kesitsel Alan	Altında metalik ekran	Altında metalik ekran	Etraflı
HAYIR.	mm2	mm	mm	mm
1	16	12.9	14.8	19.0
1	25	14.1	16.0	20.0
1	35	15.1	17.0	21.0
1	50	16.2	18.1	22.0
1	70	17.9	19.8	24.0
1	95	19.4	21.3	25.0
1	120	21	22.9	27.0
1	150	22.4	24.3	28.0
1	185	24.1	26.0	30.0
1	240	26.6	28.5	33.0
1	300	29	30.9	35.0
1	400	32.2	34.1	39.0
1	500	36	37.9	43.0
1	630	39.6	41.5	47.0
1	800	43.3	45.2	50.0
1	1000	47.6	49.5	55.0

• Yukarıda belirtilen parametreler bakır ekranın 3k A/sn toprak arıza akım kapasitesine dayanmaktadır.

ELEKTRİKSEL ÖZELLİKLER:

Çekirdek Sayısı	Çekirdek Kesit Alanı	Maks. 20˚C'de DC Direnci	Maks. 90˚C'de AC Direnci	Yaklaşık. Kapasite	Yaklaşık. İndüktans	Yaklaşık. Reaktans	Sürekli Akım Değeri
							20 derecede toprakta		Kanalda 20 derece		30 derecede havada
							Düz	Yonca	Düz	Yonca	Düz	Yonca
HAYIR.	mm2	Ω/km	Ω/km	µF/km	mH/km	Ω/km	Amper
1	16	1.15	1.466	0.22	0.475	0.149	113	109	104	103	128	125
1	25	0.727	0.927	0.25	0.442	0.139	144	140	133	132	167	163
1	35	0.524	0.668	0.28	0.421	0.132	172	166	159	157	203	198
1	50	0.387	0.494	0.31	0.401	0.126	203	196	188	186	243	238
1	70	0.268	0.342	0.36	0.369	0.116	246	239	229	227	303	296
1	95	0.193	0.247	0.4	0.353	0.111	293	285	274	271	369	361
1	120	0.153	0.196	0.45	0.336	0.106	332	323	311	308	426	417
1	150	0.124	0.159	0.49	0.326	0.102	366	361	347	343	481	473
1	185	0.0991	0.128	0.54	0.316	0.099	410	406	391	387	550	543
1	240	0.0754	0.098	0.58	0.305	0.096	470	469	453	447	647	641
1	300	0.0601	0.079	0.59	0.299	0.094	524	526	510	504	739	735
1	400	0.047	0.063	0.62	0.291	0.091	572	590	571	564	837	845
1	500	0.0366	0.051	0.66	0.284	0.089	660	655	640	635	970	960
1	630	0.0283	0.042	0.74	0.276	0.087	735	730	715	710	1110	1100
1	800	0.0221	0.035	0.82	0.269	0.084	770	820	800	790	1260	1250
1	1000	0.0176	0.031	0.91	0.262	0.082	825	885	865	855	1420	1410

*: Mevcut Derecelendirmeler IEC {{0}} ve IEC 60287'ye dayanmaktadır, Maks. İletken Sıcaklığı 90 derece, Ortam sıcaklığı 30 derece Havada / 20 derece Zeminde, Toprağın ısıl direnci 1,5 km/W ve toprak kanallar için 1,2km/W ve Döşeme Derinliği 0,8m.

30 derecenin dışındaki ortam hava sıcaklığı için mevcut değer düşürme faktörleri.

20	25	35	40	45	50	55	60
1.08	1.04	0.96	0.91	0.87	0.82	0.76	0.71

20 derecenin dışındaki zemin sıcaklığı için mevcut derecelendirme düşürme faktörleri.

10	15	25	30	35	40	45	50
1.07	1.04	0.96	0.93	0.89	0.85	0.80	0.76

Çekirdek Sayısı	Çekirdek Kesit Alanı	Maks. iletken üzerindeki gerilimi çekmek	Faz başına Şarj Akımı	Sıfır dizi empedansı	İletken Ekranında Elektrik Stresi	Faz iletkeninin kısa devre derecesi
HAYIR.	mm²	kN	Amper/Km	Ohm/Km	kV/mm	ka, anladım
1	16	1.12	0.26	2.63	2.1	2.3
1	25	1.75	0.3	2.09	2.0	3.6
1	35	2.45	0.33	1.83	2.0	5.0
1	50	3.5	0.37	1.65	1.9	7.2
1	70	4.9	0.43	1.50	1.9	10.0
1	95	6.65	0.48	1.41	1.8	13.6
1	120	8.4	0.54	1.36	1.8	17.1
1	150	10.5	0.58	1.32	1.8	21.4
1	185	12.95	0.64	1.29	1.7	26.4
1	240	16.8	0.69	1.26	1.7	34.3
1	300	21	0.7	1.24	1.5	42.8
1	400	28	0.74	1.22	1.4	56.9
1	500	35	0.79	1.21	1.3	71.5
1	630	44.1	0.88	1.20	1.3	90.2
1	800	56	0.98	1.19	1.3	114
1	1000	70	1.09	1.19	1.3	143
