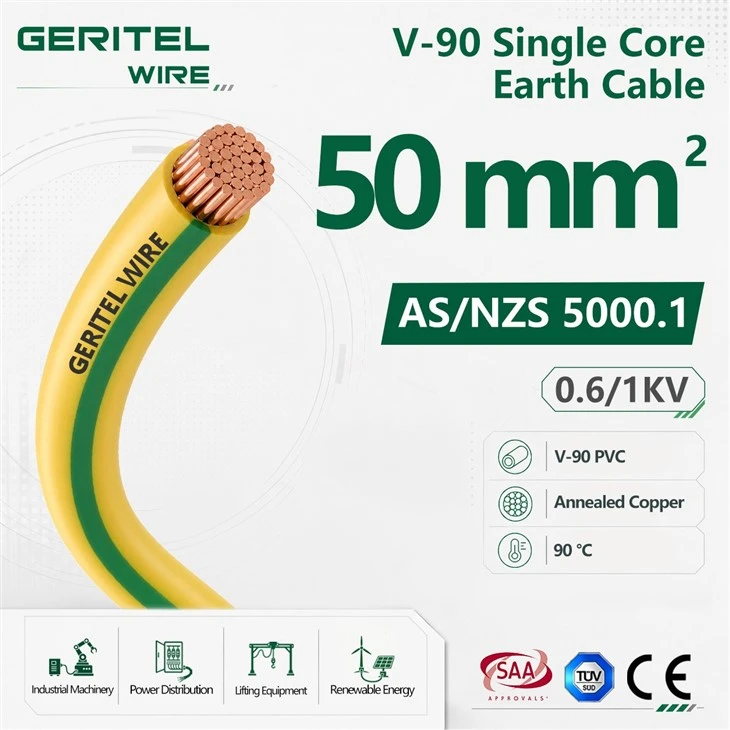

50mm2 V90 earth cable

ÜRÜN GERÇEK ÇEKİM

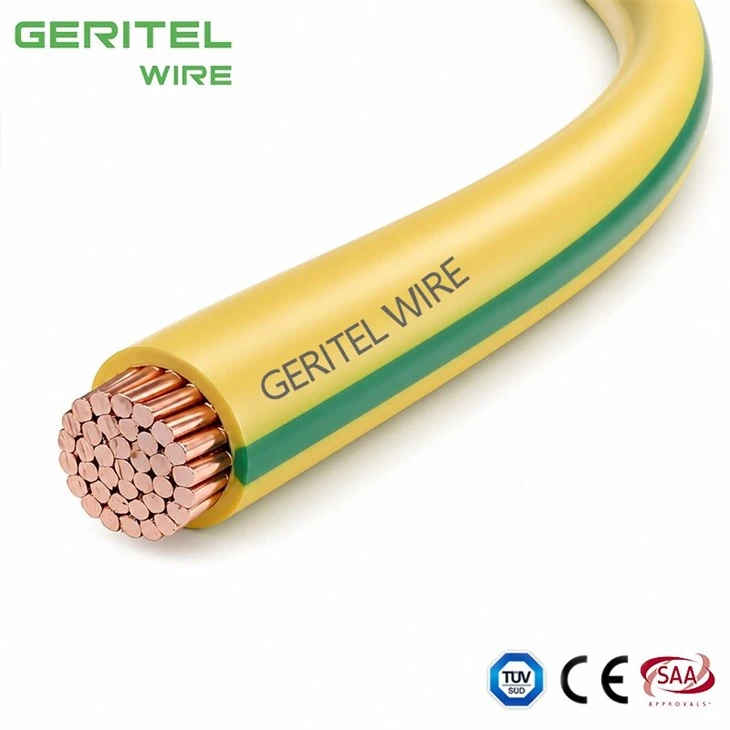

50mm2 PVC building wire green yellow

Ana Paneller ve Dağıtım Panoları için Ağır Topraklama Kablosu

50mm2 yeşil sarı topraklama kablosuana panellerde, santral düzeneklerinde, dağıtım panolarında ve korumalı endüstriyel ekipmanlarda önemli koruyucu-topraklama bağlantıları için on dokuz adet 1,78 mm düz tavlanmış bakır tel içerir. 19/1.78 Sınıf 2 topraklama kablosu AS/NZS 1125'e uygundur, AS/NZS koruyucu topraklama iletkeninin tamamı ise AS/NZS 5000.1'e göre üretilmiştir. 600/1000V dereceli, yalnızca V-90 PVC izolasyona sahiptir, dış kılıfı yoktur ve 75 derecelik maksimum sürekli çalışma sıcaklığına sahiptir. GERITEL WIRE, özel tambur uzunluklarını, kablo açıklamalarını, palet paketlemeyi ve parti inceleme belgelerini destekleyebilir. Tasarım onayı arıza görevini, iletken desteğini, rakor seçimini ve pabuç uyumluluğunu kapsamalıdır.

ÜRÜN ÖZELLİKLERİ

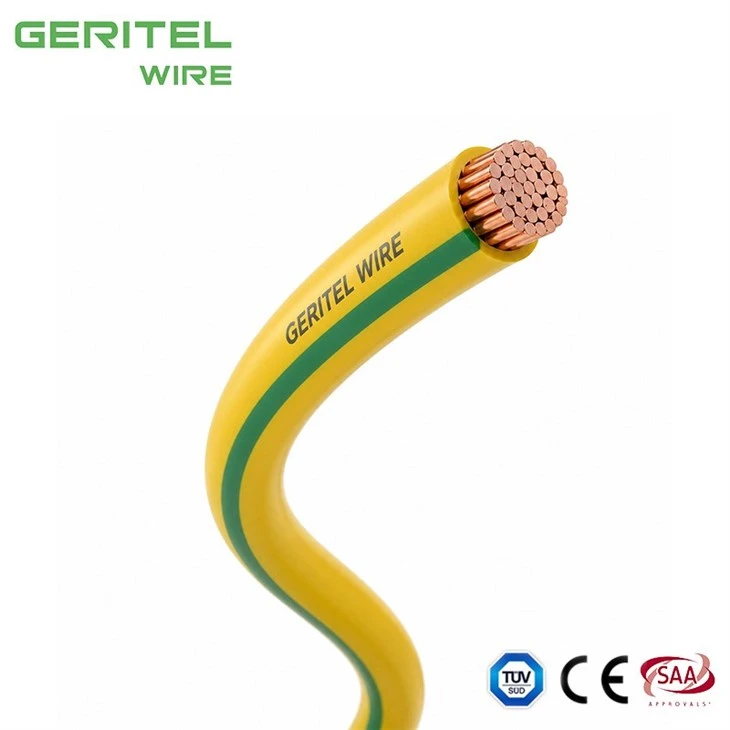

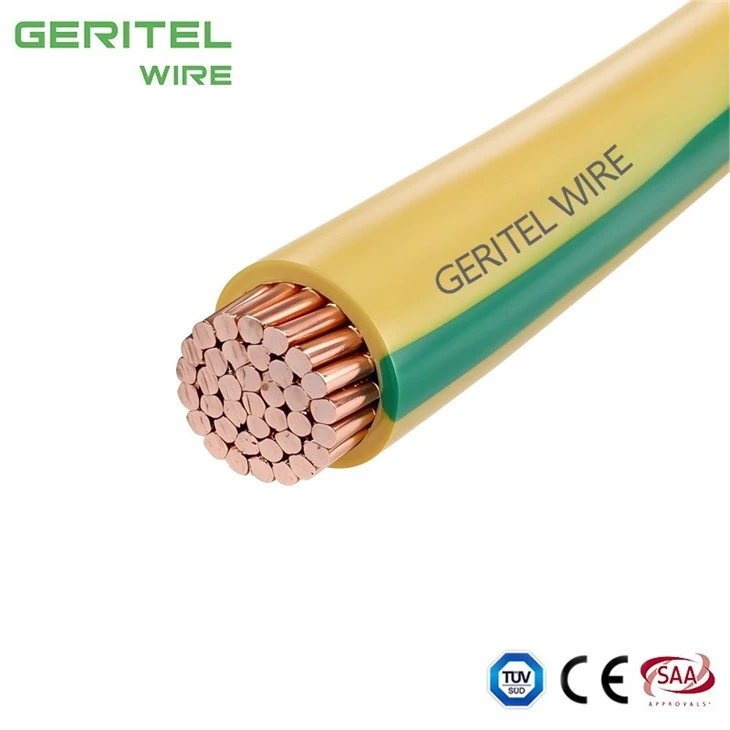

50mm2 single core earth cable

Uygulamalar

Ayrı toprak iletkenleri için. Santral ve kontrol paneli kablolaması için. Kabloya alet kullanılmadan erişilemeyen diğer mahfazalar veya aparatlar içindeki sabit kablolama için. Daha yüksek ortam sıcaklıkları nedeniyle 75 derecelik PVC'ye göre daha iyi yaşlanma özelliklerinin gerekli olduğu yerlerde kullanım için. Salmastraya uygun

ÖZELLİKLER

İLETKEN

AS/NZS 1125'e göre düz tavlanmış bakır iletken
Maksimum sürekli çalışma sıcaklığı: 75 derece

Mekanik deformasyona maruz kalmadığında 90 dereceye kadar sıcaklıklarda da çalıştırılabilir (bkz. AS/NZS 3008.1)

YALITIM

V-90 PVC
Renkler: Yeşil/Sarı

İletken
İletken			Kablo				Min. yüklü bükme yarıçap mm
Nominal C.S.A mm²	Nominal çap tellerin Hayır/mm	Nominal çap mm	Nominal yalıtım kalınlık mm	Genel çap		Yaklaşık. yığın kg/100 m
Nominal C.S.A mm²	Nominal çap tellerin Hayır/mm	Nominal çap mm	Nominal yalıtım kalınlık mm	Asgari mm	Maksimum mm	Yaklaşık. yığın kg/100 m
1.0*	1/11.3	1.13	0.8	2.6	2.8	1.7	10
1.5	7/0.50	1.5	0.8	3.0	3.2	2.2	15
2.5*	1/1.78	1.78	0.8	3.3	3.5	3.3	15
2.5	7/0.67	2.0	0.8	3.5	3.7	3.4	15
4	7/0.85	2.6	1.0	4.5	4.6	5.4	20
6	7/1.04	3.1	1.0	5.1	5.2	7.6	20
10	7/1.35	4.1	1.0	6.0	6.1	12	25
16	7/1.70	5.1	1.0	7.1	7.2	18	30
25	19/1.35	6.8	1.2	9.1	9.3	27	35
35	19/1.53	7.7	1.2	10.0	10.1	36	40
50	19/1.78	8.9	1.4	11.6	11.9	51	50
70	19/2.14	10.7	1.4	13.4	13.5	70	55
95	19/1.45	12.5	1.6	15.9	15.9	98	65
120	37/2.03	14.2	1.6	17.4	17.4	120	70
150	37/2.25	15.8	1.8	19.5	19.5	148	80
185	37/2.52	17.6	2.0	21.7	21.7	185	90

					Elektriksel özellikler
İletken nominal C.S.A. mm²	Mevcut derecelendirme (a)				Elektriksel özellikler
	Üç fazlı		Tek fazlı		Maksimum DC rezistans 20 derecede Ω/km	Çekirdek başına reaktans (Yonca, Dokunmak) Ω/km
	kanal içinde havada A	Yeraltı A kanalında	A kanalında	Yeraltı A kanalında	Maksimum DC rezistans 20 derecede Ω/km
1.0*	11	16	13	18	18.1	0.119
1.5	14	20	16	24	13.6	0.111
2.5*	20	28	22	33	7.41	0.102
2.5	20	28	22	33	7.41	0.102
4	26	37	30	42	4.61	0.102
6	34	46	38	53	3.08	0.0967
10	47	61	53	71	1.83	0.0906
16	62	80	71	91	1.15	0.0861
25	87	105	97	120	0.727	0.0853
35	100	125	115	145	0.524	0.0826
50	125	150	140	170	0.387	0.0797
70	155	185	175	210	0.268	0.0770
95	185	225	210	260	0.193	0.0766
120	220	260	250	295	0.153	0.0743
150	250	290	280	335	0.124	0.0745
185	285	335	325	380	0.0991	0.0744

SERTİFİKALAR

50mm2 copper earth conductor

50mm2 protective earth conductor

AMBALAJLAMA

Rulo

Plastik Makara

Küçük Ahşap Makara

BAŞVURU

Endüstriyel Kontrol Paneli

Yenilenebilir Enerji Güç Bağlantısı

Santral Kablolaması

DAVA

Adelaide Havaalanı Santral Yükseltmesi

Endüstriyel Ana Pano Güç Dağıtımı

Ana Santral Esnek Kablo Değişimi

NEDEN BİZİ SEÇMELİSİNİZ

30Yılların deneyimi
tek-tek noktadan hizmet

Dongguan Greater Wire & Cable Co., Ltd., dünya çapında inşaat, endüstriyel, madencilik, enerji ve altyapı projelerine sertifikalı elektrik kablosu çözümleri sağlayan, Çin'de profesyonel bir mühendislik-kablo üreticisidir.

30.000 m² fabrika, 30 üretim hattı, deneyimli mühendisler ve sıkı kalite kontrol ekibiyle, uluslararası mühendislik uygulamaları için güvenilir, izlenebilir ve uyumlu kablo ürünleri sunuyoruz. Ürünlerimiz SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS ve ISO gibi sertifikalarla desteklenmektedir.

Güvenliğe, kaliteye, şeffaflığa ve-uzun vadeli ortaklığa kendimizi adadık. Hammadde denetiminden bitmiş ürün testine kadar her parti, istikrarlı performans ve güvenilir proje kullanımı sağlamak için dikkatle kontrol edilir.

Daha Büyük Kablo - Sertifikalı Kalite. Güvenilir Tedarik. Mühendislik Değeri.

15K

Biten Projeler

150+

profesyonel kadro

15K

mutlu müşteriler

92+

ödüller ve sertifikalar

TESİS EKİPMANLARI

GLOBAL SERTİFİKALAR

50mm2 earth cable supplier

MÜŞTERİ FOTOĞRAFLARI

earth cable for panel board connections

ULUSLARARASI ULAŞIM

Deniz Taşımacılığı

Büyük{0}hacimli siparişler için güvenilir deniz taşımacılığı çözümleri sunuyoruz. Mallarınız güvenli bir şekilde paketlenip konteynerlerde gönderilerek dünya çapındaki limanlara-uygun maliyetli teslimat sağlanır.

Hava Taşımacılığı

Daha hızlı teslimat için hava taşımacılığı hizmetimiz, yol boyunca dikkatli bir taşıma ve tam takip ile ürünlerinizin uluslararası varış noktalarına hızlı bir şekilde ulaşmasını sağlar.

Uluslararası Ekspres

Acil gönderilere mi ihtiyacınız var? Uluslararası ekspres hizmetimiz, küçük ve orta ölçekli siparişleri verimli bir şekilde teslim ederek, gönül rahatlığı için gerçek zamanlı izlemeyle kapıdan-kapıya-kapıya hizmet-sağlar.

KOOPERATİF ORTAK

İşimizi genişletmek için bir kooperatif ortağı arıyoruz.

V90 grounding conductor for building services

protective earthing cable for factory panels

green yellow cable for fixed electrical installations

V90 building wire earth for enclosed wiring

AS/NZS 5000.1 V90 earth cable specification

AS/NZS 5000.1 green yellow building wire

AS/NZS 1125 plain annealed copper earth wire

single core unsheathed protective earth cable

Bizimle Nasıl İşbirliği Yapılır?

Gereksinimlerinizi paylaşın, profesyonel çözümümüzü alın, örnekleri onaylayın ve hızlı, güvenilir üretimin ve dünya çapında teslimatın keyfini çıkarın - bizimle çalışmak bu kadar kolay.

Adresimiz

Bina 2, No. 40 Luxi 2. Yol, Liaobu Kasabası, Dongguan Şehri, Guangdong Eyaleti, Çin

Telefon Numarası

+86 136 6257 9592

+86 135 1078 4550

E-posta

manager01@greaterwire.com

SSS

Büyük toprak iletkenleri için hangi pabuçlar kullanılmalıdır?

Bakır kablo pabucu seçimi iletken malzemesine, nominal kesite, Sınıf 1 veya Sınıf 2 yapısına, saplama boyutuna ve sıkma sistemine uygun olmalıdır. GERITEL WIRE pabuç denemeleri için halat detayları ve kablo örnekleri sunarak proje ekiplerinin 70–185 mm²'lik büyük boyutlarda sipariş vermeden önce takımları onaylamasına yardımcı olur.

Çok damarlı topraklama kablosu topraklama çubuğuna nasıl bağlanmalıdır?

Birtoprak iletkenli bara bağlantısıiletken boyutu ve tel sınıfı için onaylanmış bir terminal veya pabuç kullanılmalıdır. GERITEL WIRE tutarlı kesme uzunlukları sağlayabilir ve her iki ucu parça numarasına göre tanımlayabilir; bu arada kurulumcu belirtilen sıkma, cıvata torku ve süreklilik testini uygular.

Bükülü topraklama kablosu doğrudan vidalı terminale girebilir mi?

Çok telli vidalı terminal, yalnızca terminalin ilgili iletken tipine göre sınıflandırılması ve tellerin tamamen muhafaza edilmesi durumunda kabul edilebilir. GERITEL WIRE, Sınıf 2 yapı verilerini sağlar ve müşterilerin, onay almadan ucunu bükmek veya lehimlemek yerine, cihaz şerit uzunluğu ve tork talimatlarına uyması gerekir.

Kıvrımlı toprak bağlantılarına izin veriliyor mu?

Kıvrımlı bir toprak iletkeni, konnektör, iletken sınıfı, kalıp ve alet onaylı bir sistem olduğunda güvenilir bir bağlantı sağlayabilir. GERITEL WIRE, kıvrım doğrulaması için örnek kablo ve tel bilgisi sağlayabilir, bu arada kurulumcu gerekli inceleme ve çekme-testi prosedürünü kaydeder.
